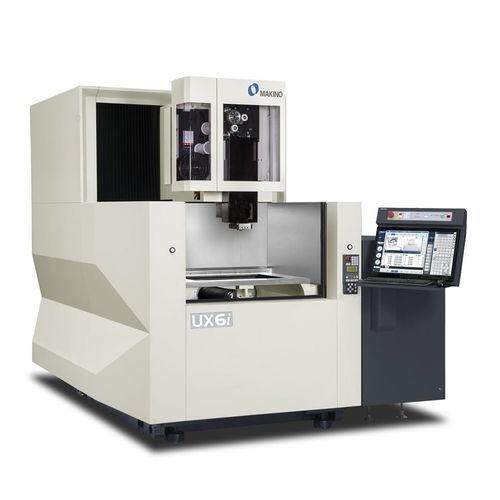

Máquina de eletroerosão a fio UX6i

a fioa fiode alta precisão

Visão geral
O Makino UX6i é uma máquina EDM por fio projetada para usinagem de precisão em aços ferramenta e peças complexas. O uso de um gerador HFG de maior frequência com corrente reduzida aumenta a velocidade de usinagem enquanto melhora o acabamento superficial, reduzindo os tempos de ciclo mesmo quando não se exige o acabamento mais fino. Exemplo: um punção H13 de 50 mm (2,0") usinado com alvo de 10 µin Ra (0,25 µm Ra) alcançou redução de 5% no tempo de usinagem e acabamento de 8 µin Ra (0,20 µm Ra) com usinagem em quatro passadas.

Recursos da série UXi
A estabilidade térmica é gerida por um sistema de radiador interno e um chiller de alta precisão que mantém a temperatura dentro de ±0,1ºC. A plataforma UXi também oferece uma mesa com maior precisão de planicidade e um sistema de chuveiro automático para a placa de vedação, mantendo-a lubrificada e mais limpa. O Hyper Drive Extreme Wire Guide System, acionado por um sistema de tensionamento com motor AC, oferece uma gama mais ampla de ajustes de tensão do fio e controle dinâmico de cantos aprimorado para melhor retidão, dimensão, forma e precisão de canto. As melhorias de enfiamento e recuperação incluem enfiamento sem jato para peças interrompidas ou ocas e furos de partida muito pequenos, um sistema aprimorado de auto‑enfiamento com recozimento para ajudar a endireitar o fio e a capacidade de enfiar em uma folga após quebra do fio para reduzir o tempo de recuperação.

Especificações técnicas (métricas)
Mesa: 4 faces 910 x 710 mm
X: 650 mm Y: 450 mm Z: 420 mm
Eixo U: ±75 mm
Eixo V: ±75 mm
Tamanho máximo da peça: 1000 x 800 x 400 mm (altura)
Peso máximo da peça: 1.500 kg
Tamanho do tanque: 1.070 mm x 880 mm
Diâmetros de fio disponíveis: 0,100 mm, 0,150 mm, 0,200 mm, 0,250 mm, 0,300 mm ø

Especificações técnicas (imperiais)
Mesa: 4 faces 35,8" x 28,0"
X: 25,6" Y: 17,7" Z: 16,5"
Eixo U: ±3,0"
Eixo V: ±3,0"
Tamanho máximo da peça: 39,4" x 31,5" x 15,8" (altura)
Peso máximo da peça: 3.307 lb
Tamanho do tanque: 1.070 mm x 880 mm (conforme indicado em métrico)
Diâmetros de fio disponíveis: 0,004", 0,006", 0,008", 0,010", 0,012" ø

Especificações técnicas

• Modelo: UX6i
• Fabricante: Makino
• Mesa (métrica): 4 faces 910 x 710 mm — X 650 mm, Y 450 mm, Z 420 mm
• Mesa (imperial): 4 faces 35,8" x 28,0" — X 25,6", Y 17,7", Z 16,5"
• Curso eixo U: ±75 mm (±3,0")
• Curso eixo V: ±75 mm (±3,0")
• Tamanho máximo da peça: 1000 x 800 x 400 mm (39,4" x 31,5" x 15,8")
• Peso máximo da peça: 1.500 kg (3.307 lb)
• Tamanho do tanque: 1.070 mm x 880 mm (42,12" x 34,64")
• Diâmetros de fio disponíveis: 0,100, 0,150, 0,200, 0,250, 0,300 mm (0,004", 0,006", 0,008", 0,010", 0,012")
• Melhorias no gerador HFG: maior frequência com menor corrente para melhorar o acabamento superficial e reduzir o tempo de usinagem (ex.: redução de 5%; alcançado 8 µin Ra / 0,20 µm Ra em H13)
• Controle térmico: radiador interno + chiller de alta precisão mantendo ±0,1ºC
• Mesa: precisão de planicidade aumentada
• Enfiamento: enfiamento sem jato, auto‑enfiamento melhorado com recozimento, capacidade de enfiar em folga após quebra do fio
• Guia de fio: Hyper Drive Extreme Wire Guide System com tensionamento por motor AC e controle dinâmico de cantos
