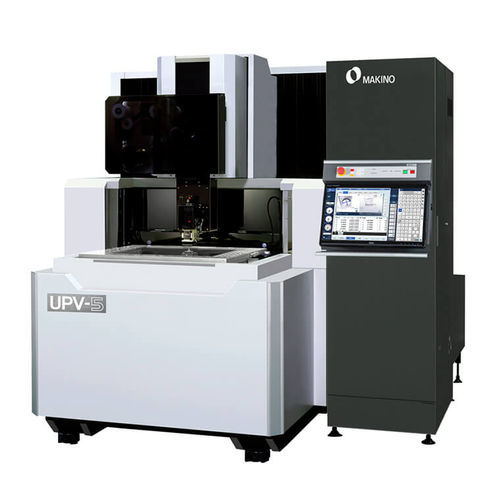

Máquina de eletroerosão a fio UPV-5

de alta precisãode precisão3D

Visão geral
A máquina de erosão por fio UPV-5 oferece usinagem de ultra-precisão com dielétrico à base de óleo que controla a energia de descarga, permitindo corte em baixa potência e acabamentos de superfície até 0,02 µm Ra (1 µin Ra). O dielétrico de óleo é quimicamente neutro (sem oxidação), protege materiais sintéticos como PCD e carboneto, e reduz o impacto metalúrgico (redução de HAZ e recast) em comparação com dielétricos à base de água.

Projeto e aplicações
Construída sobre a plataforma Uj-Series da Makino com mesa estacionária e tolerâncias de construção apertadas, a UPV-5 inclui um tanque de trabalho elevável em 3 lados para acesso facilitado e compatibilidade com automação. Destina-se a aplicações de ultra-precisão, como componentes de moldes para corte fino e estampagem de precisão, e pode ser configurada para fabricação de pastilhas de ferramentas de corte com sonda 3D integrada e mesa rotativa opcionais.

Controlo e recursos para o operador
De série com o controle Hyper i da Makino num ecrã tátil HD de classe 24" com funcionalidades pinch/swipe/drag tipo smartphone/tablet e um handbox avançado. O Hyper i inclui manuais eletrônicos a bordo, diagnósticos E-Tech Doctor e tutoriais em vídeo. A UPV-5 é fornecida de série com equipamentos de segurança integrados, incluindo um sistema de supressão de incêndio para operação prolongada sem vigilância.

Vantagens principais

• Dielétrico à base de óleo que permite energia de descarga ultra-baixa e acabamentos até 0,02 µm Ra (1 µin Ra)
• Elimina oxidação e preserva a integridade metalúrgica de aço, PCD e carboneto
• Construção Uj-Series com mesa estacionária para alta precisão
• Tanque elevável 3 lados para acesso fácil e compatibilidade com automação
• Controle Hyper i com ecrã HD 24", handbox, diagnósticos e recursos de formação
• Supressão de incêndio integrada de série

Resumo técnico (tabela)
Mesa: 810 mm x 550 mm
X: 550 mm Y: 370 mm Z: 220 mm

Tamanho máximo da peça: 960 mm x 690 mm x 100 mm
Peso máximo da peça: 550 kg
Tamanho do tanque: 810 mm x 550 mm

Nota
Configuração opcional com sonda 3D integrada e mesa rotativa para fabricação de pastilhas de corte; características direcionadas a ultra-precisão e operação não assistida.
