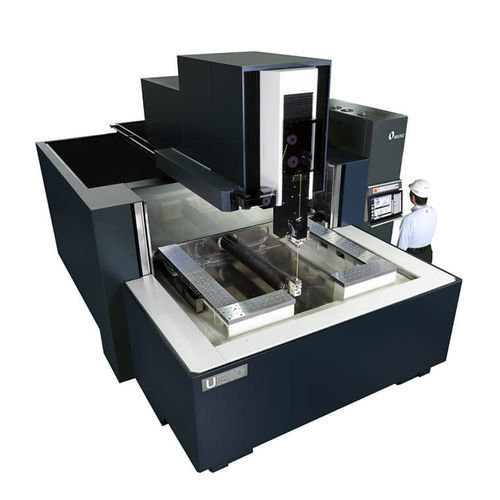

Máquina de eletroerosão a fio U1310

a fiode alta precisãode alta velocidade

Visão geral A Makino U1310 é uma máquina EDM por fio que oferece alta precisão e usinagem de alta velocidade num amplo envelope de trabalho. Proporciona precisão de posicionamento de ±3 µm em todo o curso, a tecnologia Makino H.E.A.T. para baixo consumo de fio e excelente retidão da peça, e uma mesa estacionária que suporta peças de até 6.000 kg. Fornece enfiamento automático de fio confiável com o Split Precision V-Guide na altura total do curso Z (620 mm) e um Drop Tank programável de 3 lados para facilitar carregamento e integração de automação.

Características

• Alta precisão de posicionamento: ±3 µm (±0,0001”) ao longo de todo o curso
• Tecnologia Makino H.E.A.T. para baixo consumo de fio e excelente retidão da peça
• Mesa estacionária suporta peças pesadas até 6.000 kg (13.228 lbs.)
• Enfiamento automático confiável na altura total do curso Z (620 mm / 24,4”)
• Split Precision V-Guide: manutenção reduzida e vida útil ~34× maior em comparação com guias de fio redondas
• Drop Tank programável de 3 lados para acesso desobstruído, carregamento/descarregamento simplificados e integração de automação
• Reservatório dielétrico integrado na base para melhor estabilidade térmica e pegada de instalação ~30% menor
• Controle Hyper-i com amplo ecrã tátil HD de 24" e gestos táteis intuitivos
• Manuais eletrônicos a bordo, vídeos instrucionais, função de ajuda E‑Tech Doctor e Handbox avançado

Especificações técnicas (Métricas) Mesa: Opposed L-Shape (1.720 × 1.475 mm)
X: 1.310 mm, Y: 1.010 mm, Z: 520 mm (opcional 620 mm)
Eixo U: ±101 mm
Eixo V: ±101 mm
Peso máximo da peça: 6.000 kg
Tamanho máximo da peça: 2.000 × 1.600 mm
Tamanhos de fio disponíveis: 0,200, 0,250, 0,300 mm Ø

Especificações técnicas (Imperial) Mesa: Opposed L-Shape (67,7” × 58,1”)
X: 51,57”, Y: 39,76”, Z: 20,47” (opcional 24,41”)
Eixo U: ±3,98”
Eixo V: ±3,98”
Peso máximo da peça: 13.228 lbs.
Tamanho máximo da peça: 79” × 63”
Tamanhos de fio disponíveis: 0,008”, 0,010”, 0,012” Ø

Especificações principais

• Modelo: U1310
• Tipo de mesa: Opposed L-Shape (Drop Tank programável de 3 lados)
• Cursos X × Y × Z (métrico): 1.310 × 1.010 × 520 mm (Z opcional 620 mm)
• Cursos X × Y × Z (imperial): 51,57” × 39,76” × 20,47” (Z opcional 24,41”)
• Eixos adicionais: U ±101 mm, V ±101 mm (±3,98” U/V)
• Suporte de peça: até 6.000 kg (13.228 lbs.)
• Tamanho máximo da peça: 2.000 × 1.600 mm (79” × 63”)
• Tamanhos de fio disponíveis: 0,200 / 0,250 / 0,300 mm Ø (0,008”, 0,010”, 0,012” Ø)
• Tecnologias-chave: Makino H.E.A.T., Split Precision V-Guide, controle Hyper-i, reservatório dielétrico integrado
