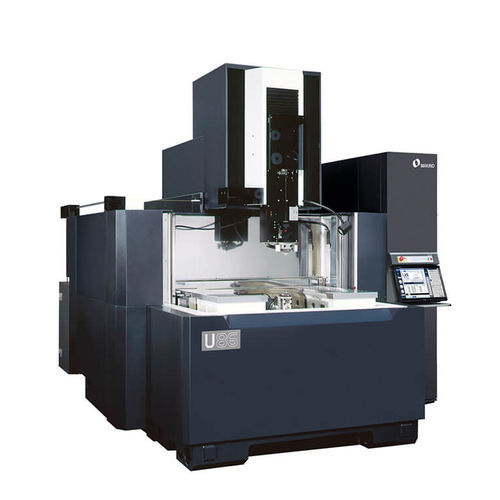

Máquina de eletroerosão a fio U86

a fiode alta precisãode alta velocidade

Visão geral do produto
A Makino U86 é uma máquina de eletroerosão por fio concebida para peças grandes e pesadas, acomodando componentes até 1.400 × 987 mm (55,1" × 38,8") e massas até 3.000 kg. Combina cursos e capacidade de cuba amplos com a precisão e controle dos modelos EDM mais compactos. A mesa de trabalho estacionária reduz variáveis decorrentes do movimento da peça e do dielétrico, melhorando a precisão. O reservatório dielétrico integrado na base reduz a área ocupada e melhora a estabilidade térmica.

Principais características

• Projeto com mesa de trabalho estacionária para eliminar variáveis de deslocamento da peça e do dielétrico, melhorando a precisão.
• Reservatório dielétrico integrado na fundição da base para menor área ocupada e melhor estabilidade térmica.
• Cuba elevatória com acesso em 3 lados para acesso desimpedido à zona de trabalho, facilitando carga/descarga e manutenção.
• Curso Z padrão de 520 mm (20,47") com opção estendida de 620 mm (24,41"); ambas as configurações oferecem curso totalmente utilizável sem zonas mortas.
• Capacidade para peças muito grandes e pesadas (confirmar limites exatos por configuração).

Controlo e interface do operador
A U86 utiliza o controlo Hyper i da Makino com ecrã tátil wide HD de classe 24" que suporta gestos pinch/swipe/drag. O controlo oferece um fluxo Program/Setup/Run claro, Handbox avançado, manuais eletrónicos a bordo, vídeos de formação e a função E‑Tech Doctor para suporte ao operador e aumento da produtividade.

Desempenho e tecnologia

• H.E.A.T. (High Energy Applied Technology) de série para maiores velocidades de maquinação e precisão estável em condições de fluxo difíceis; utiliza duas bombas de fluxo controladas por CNC independentes para alta pressão e volume.
• Sistema Split‑V Wire Guide com vida útil estendida e menor manutenção; suporta enfiamento automático do fio na altura total do curso Z.
• Definições de condição de maquinação otimizadas para equilibrar velocidade, precisão, acabamento superficial e baixo consumo de fio para reduzir custos operacionais.

Acessibilidade e manutenibilidade
Conceito ergonómico com cuba elevatória e acesso em três lados para facilitar carga/descarga de peças grandes e simplificar a manutenção.

Tecnologias relacionadas
A U86 integra desenvolvimentos Makino em ergonomia de controlo (Hyper i), tecnologia de fluxo H.E.A.T., guia de fio Split‑V e recursos a bordo para o operador (manuais, vídeos, E‑Tech Doctor).

Especificações técnicas (referência)

• Área da mesa do modelo (referência): 1.220 × 910 mm.
• Cursos: X: 800 mm, Y: 600 mm, Z: 500 mm (padrão); curso Z padrão 520 mm (20,47"), opção 620 mm (24,41").
• Eixo U: ±101 mm; Eixo V: ±101 mm.
• Tamanho da cuba (métrico): 1.400 × 910 mm.
• Tamanho máximo da peça (ref. imperial): 48.0" × 35.8" × 19.7" (Z opcional 19.7").
• Peso máximo da peça: até 3.000 kg (6.614 lbs) — confirmar por configuração.
• Tamanhos de fio disponíveis (métrico): 0,20 mm, 0,25 mm, 0,30 mm (imperial: 0,008", 0,010", 0,012").
• Sistema Split‑V Wire Guide com vida útil estendida e enfiamento automático a plena altura do curso Z.
• Controlo: Hyper i CNC com ecrã tátil de classe 24", Handbox avançado, manuais eletrónicos a bordo, vídeos de formação e E‑Tech Doctor.
• H.E.A.T.: Duas bombas de fluxo controladas por CNC independentes para fluxo de alta pressão e alto volume para reduzir tempos de ciclo em condições de fluxo difíceis.
