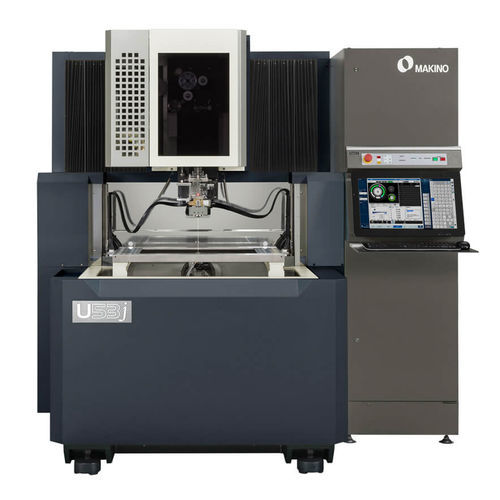

Máquina de eletroerosão a fio U53j

de alta precisãode precisãorobótica

Visão geral
A U53j é uma máquina EDM de fio projetada para usinagem de alta precisão com percursos maiores e uma mesa de trabalho estacionária que melhora a precisão ao eliminar o deslocamento de massa dielétrica presente em projetos com mesa móvel. Um reservatório de eletrodos integrado na base e a circulação de ar refrigerado sob as tampas internas ajudam a manter a estabilidade térmica.

Comando & funcionalidades do operador
A máquina inclui o comando Hyper i com ecrã tátil HD de classe 24 polegadas e um fluxo de trabalho em 3 passos (Programa / Setup / Run). As ajudas padrão incluem uma handbox multifunções, manuais eletrónicos, vídeos de instrução e as funções de assistência E-Tech Doctor para apoiar a configuração e a produtividade.

Aplicações & produtividade

• Tanque elevador de 3 lados para acesso ergonómico e manutenção simplificada
• Altura do tanque programável por NC e desenho pronto para automação para facilitar integração robótica
• Sistema de sonda 3D opcional para reduzir o tempo de preparação da peça
• Opção H.E.A.T. para melhorar o desempenho em aplicações com lavagem insuficiente

Desempenho & precisão
A U53j é indicada para moldes de injeção plástica de alta precisão, ferramentas de estampagem de precisão e componentes médicos. Pode atingir acabamentos superficiais até 0,08 µm Ra (34 µin Ra) com o Crystal Circuit e operar com diâmetros de fio de até 50 µm (0,002"). As tolerâncias de alinhamento na montagem asseguram rectidão de eixo de 3 µm (0,0001") e esquadro/parallelismo de 4 µm (0,00015").
