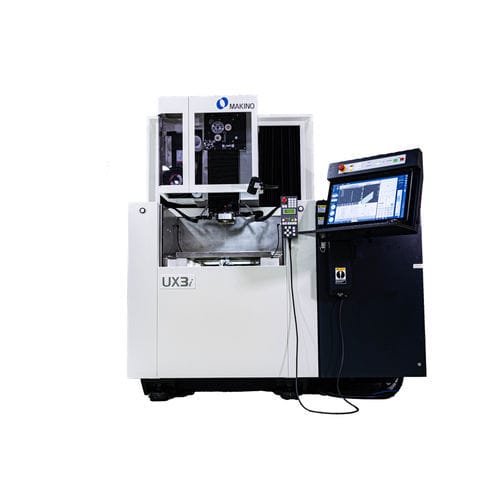

Máquina de eletroerosão a fio UX3i

de alta precisãode precisão

Visão geral do produto
O UX3i é uma máquina de erosão por fio de alta precisão (série UXi) projetada para usinagens com tolerâncias apertadas. O gerador HFG permite frequência mais alta com corrente menor para melhorar o acabamento superficial e aumentar a velocidade de usinagem; exemplo: um punção H13 de 50 mm usinado com alvo de 10 µin Ra alcançou 8 µin Ra em usinagem de quatro passadas com redução de tempo de usinagem de cerca de 5%.

Características da série UXi

• Sistema de radiador interno para melhor estabilidade térmica da estrutura da máquina.
• Unidade chiller de alta precisão mantendo a temperatura dentro de ±0,1ºC para limitar flutuações térmicas que afetam a precisão.
• Mesa de trabalho com maior precisão de planicidade para melhorar a precisão estática.
• Chuveiro automático na placa de vedação para manter a placa lubrificada e mais limpa.
• Sistema de guia de fio Hyper Drive Extreme acionado por motor servo AC para uma gama mais ampla de tensões de fio e melhor controle dinâmico de cantos.
• Tensão de fio consistente para resultados precisos em cortes complexos; controle dinâmico de cantos incluído no banco de dados tecnológico melhora retidão, tamanho, forma e precisão de cantos.
• Enfiamento sem jato permitindo enfiar peças interrompidas/occasionalmente ocas e furos de partida muito pequenos.
• Sistema de enfiamento automático aprimorado com processo de recozimento para ajudar a endireitar o fio e garantir enfiamento confiável e consistente.
• Enfiamento automático Hyper Drive Extreme permite enfiar na folga após ruptura do fio, reduzindo o tempo de recuperação em muitas aplicações.

Exemplo do gerador HFG
O gerador HFG permite frequência maior com corrente menor para melhorar o acabamento superficial e aumentar a velocidade de corte. Em um teste representativo (H13, punção 50 mm), a usinagem em quatro passadas produziu 8 µin Ra (0,20 µm Ra) contra a meta de 10 µin Ra (0,25 µm Ra) e reduziu o tempo de usinagem em aproximadamente 5%.

Especificações técnicas (selecionadas)

• Modelo: UX3i
• Tipo de máquina: Erosão por fio de alta precisão (série UXi)
• Estilo de mesa: mesa 3 lados, 630 x 460 mm (24.8” x 18.11”)
• Percursos (X x Y x Z): 370 x 270 x 220 mm (14.6" x 10.6" x 8.7")
• Percurso eixo U: ±50 mm (±1.96")
• Percurso eixo V: ±50 mm (±2.0")
• Dimensão máxima da peça: 770 x 590 x 220 mm (30.3" x 23.2" x 8.7" altura)
• Peso máximo da peça: 600 kg (1,323 lbs)
• Tamanho do tanque: 790 x 611 mm (31.10" x 24.05")
• Diâmetros de fio disponíveis: 0.070, 0.100, 0.150, 0.200, 0.250, 0.300 mm (padrão 0.003" - 0.012" ø)
• Refrigeração / estabilidade térmica: radiador interno + chiller de alta precisão mantendo ±0.1ºC
• Mesa de trabalho: maior precisão de planicidade para melhor precisão estática
• Manutenção de vedação: chuveiro automático na placa de vedação
• Guia / enfiamento do fio: Hyper Drive Extreme Wire Guide, tensão por servo AC, enfiamento sem jato, enfiamento automático aprimorado com recozimento, possibilidade de enfiar na folga após ruptura do fio
• Gerador: HFG Generator — frequência mais alta com corrente menor para melhores acabamentos e aumento das velocidades de usinagem (exemplo: ~5% de redução do tempo de ciclo e melhora do Ra no teste).
