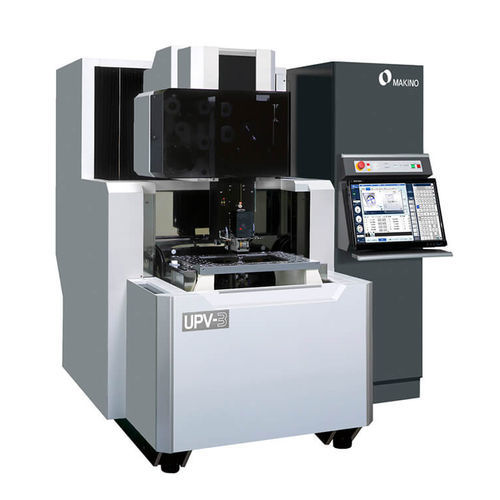

Máquina de eletroerosão a fio UPV-3

a fioa fiode alta precisão

Visão geral do produto
A UPV-3 é uma máquina EDM de fio (Wire EDM) projetada para usinagem de ultraprecisão e acabamentos de superfície muito finos. Baseada na plataforma Makino Uj-Series Wire EDM com design de mesa estacionária, a UPV-3 atende especificações de construção mais rígidas e utiliza dielétrico à base de óleo para alcançar acabamentos de superfície de até 0,02 µm Ra (1 µin Ra).

Principais características

• Fluido dielétrico à base de óleo (o mesmo óleo dielétrico usado em Sinker EDM) que permite uma folga de descarga menor em comparação com água desionizada.
• Permite acabamento superficial mais fino e melhor qualidade metalúrgica devido ao usinamento em níveis de potência mais baixos.
• Zona afetada pelo calor (HAZ) reduzida e camada de recast mínima devido à menor potência de descarga.
• Evita oxidação em peças de aço dentro da máquina e protege materiais sintéticos como carboneto e PCD (previne perda de ligante/cobalto).
• Design de mesa estacionária para máxima precisão e repetibilidade.
• Tanque de trabalho com elevação em três lados para excelente acesso operacional e carregamento/configuração simplificados.
• Sistema de controle Hyper i com ecrã tátil HD wide de classe 24" suportando gestos pinch/swipe/drag.
• Handbox avançado padrão, manuais eletrónicos a bordo, função de diagnóstico E-Tech Doctor e tutoriais em vídeo para aumentar a produtividade do operador.
• Sonda de setup 3D integrada opcional e mesa rotativa opcional (adequada para fabricação de pastilhas de corte).
• Sistema de supressão de incêndio integrado padrão para operação prolongada confiável sem supervisão.
• Indicada para aplicações de ultraprecisão como estampagem de precisão, componentes fine-blanking e fabricação de pastilhas de ferramentas de corte.

Tabela técnica (métrico)
Mesa (mesa de trabalho): 630 mm x 450 mm
Deslocamentos (métrico): X: 370 mm, Y: 270 mm, Z: 220 mm
Tamanho máximo da peça (métrico): 780 mm x 590 mm x 100 mm
Peso máximo da peça (métrico): 350 kg
Tamanho do tanque (métrico): 790 mm x 610 mm

Tabela técnica (english)
Table (work table): 24.8" x 17.71"
Axis travels (english): X: 14.56"; Y: 10.63"; Z: 8.7"
U-Axis: +/-1.97"; V-Axis: +/-1.97"
Maximum Workpiece Size (english): 30.71" x 23.23" x 3.94"
Maximum Workpiece Weight (english): 771 lbs
Tank Size (english): 31.1" x 24.05"

Notas adicionais
O dielétrico à base de óleo permite usinagem com níveis de potência muito mais baixos em comparação com o dielétrico de água desionizada, proporcionando melhor acabamento superficial e resultados metalúrgicos, além de prevenir oxidação e preservar a integridade do material.
