encoder rotativo incremental / absoluto / de efeito Hall / analógico
ETx25

{{requestButtons}}

Características

  • Tipo:

    incremental, absoluto

  • Tecnologia:

    de efeito Hall

  • Sinal de saída:

    analógico, serial

  • Características mecânicas:

    de eixo maciço, monovolta, sem contato

  • Grau de proteção:

    IP66

  • Outras características:

    modular

  • Diâmetro do invólucro:

    25 mm

Descrição

Os encoders rotativos de uma volta ETx25 são ideais para aplicações onde uma alta durabilidade e uma ótima adaptabilidade dos sensores são importantes.

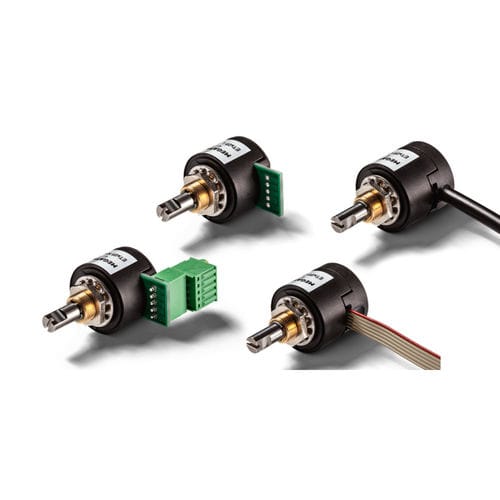

A família de codificadores de efeito Hall de volta única ETx25 é caracterizada por sua alta durabilidade com mais de 100 milhões de rotações do eixo e linearidade independente de até +/- 0,3%. Os codificadores rotativos medem ângulos sem contato com um rolamento de bucha temperado e endurecido feito de metal. O sensor na caixa de Ø25 mm com Ø6 mm ou diâmetro de eixo de 6,35 mm (1/4") é fixado na aplicação por meio de uma rosca central (porca sextavada AF14 e arruela dentada, ambos incluídos no escopo de fornecimento). Uma seleção confortável de possibilidades de conexão elétrica através de cabos de solda, - braçadeira, - redondo, - ou fita plana está disponível. Ele pode ser escolhido entre os seguintes componentes eletrônicos:

ETA25 Codificador absoluto Singleturn (versão redundante ETA25X):
Fornece um sinal analógico absoluto com resolução de 12 bits. Para aplicações críticas e de segurança, o ETA25X oferece uma eletrônica galvanicamente isolada e redundante.

Codificador incremental de volta única ETI25:
Com até 1024 impulsos / por rotação e disponibilidade dos seguintes sinais de saída: TTL, Push-Pull ou Coletor aberto.

Codificador angular de volta simples serial ETS25:
Informação serial com resolução de 12 bits com interface SER e resolução de 14 bits com interface SPI

Encoder ETP25 PWM de volta simples:
Com saída PWM
