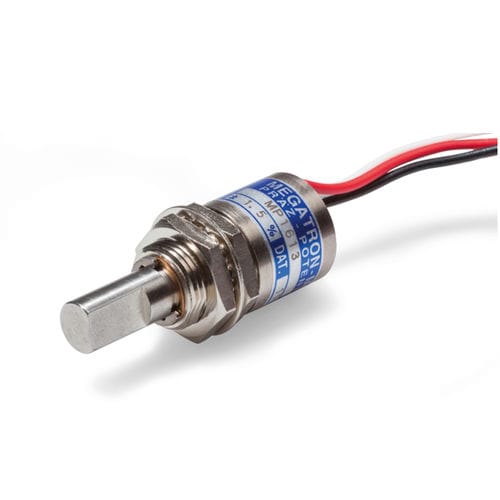

Encoder rotativo absoluto MP1613

de efeito Hallde eixo maciçomonovolta

Encoder miniatura com sensor Hall, consumo mínimo de energia e ampla gama de temperaturas de funcionamento A série MP1613 utiliza o efeito Hall para a aquisição de valores de medição sem desgaste e caracteriza-se por um consumo de corrente excecionalmente baixo de ≤ 7 mA para encoders de efeito Hall. Com uma gama de temperaturas de funcionamento de -40 °C a +105 °C, o MP1613 foi concebido para aplicações que requerem um funcionamento fiável sob grandes flutuações de temperatura. Graças ao seu design compacto e à necessidade mínima de energia, o MP1613 é particularmente adequado para aplicações móveis ou operadas por bateria, tais como controladores de impulso ou outros dispositivos de controlo que requerem uma medição precisa da posição com um ângulo de rotação elétrico de ±45° (=90°). O sinal é emitido através de uma saída de tensão VSUP (0,1...0,9 x VSUP). A montagem mecânica é efectuada através de uma montagem em casquilho com porca de fixação e disco dentado, o que permite uma integração rápida e segura. Opções: Ângulo de rotação eletricamente eficaz: ±45° (=90°), opcionalmente personalizado em incrementos de 5° Sentido de rotação do sinal: CW (sentido horário) ou CCW (sentido anti-horário) Ligação eléctrica: Fios simples (aprox. 150 mm, outros comprimentos opcionais)
