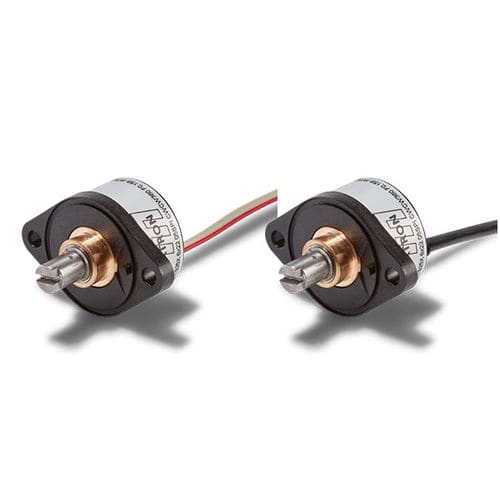

Encoder rotativo incremental ET series

absolutode efeito Hall12 bits

Os encoders ETx25F com casquilhos metálicos endurecidos e temperados são utilizados para a medição fiável de ângulos em aplicações com saída analógica, PWM, incremental ou SPI de uma volta (360°) ou multivoltas (até 72.000°) com saída analógica. Os encoders ETx25F fazem parte da família ETx25. Estes encoders têm em comum a medição angular sem contacto baseada na tecnologia Hall, a elevada fiabilidade, a longa duração e a linearidade independente até ±0,3% para as variantes de uma volta e ±0,05% @3600° para as variantes multivoltas. Estas últimas podem ser programadas no local pelo cliente. Os encoders ETx25F foram concebidos para cumprir os requisitos ambientais com índices de proteção até IP55M/IP66S e velocidades de funcionamento contínuo até 100 rpm. A montagem é efectuada através de dois parafusos M3 (não fornecidos). Na parte frontal da caixa do ETx25F existe uma ranhura circular para um O-ring opcional, para proteção contra a entrada de líquidos e poeiras. O O-ring (incluído com a opção D) é inserido entre a placa de montagem e o codificador para fornecer proteção IP55M/IP66S. As opções de ligação eléctrica, como o cabo redondo ou de fita, completam o perfil. Estão disponíveis os seguintes componentes electrónicos ETA25F Encoder absoluto de uma volta (versão redundante ETA25FX): Fornece um sinal analógico absoluto com resolução de 12 bits. Para aplicações críticas em termos de segurança, estão disponíveis sistemas electrónicos galvanicamente isolados e redundantes (ver série ETA25FX na folha de dados).
