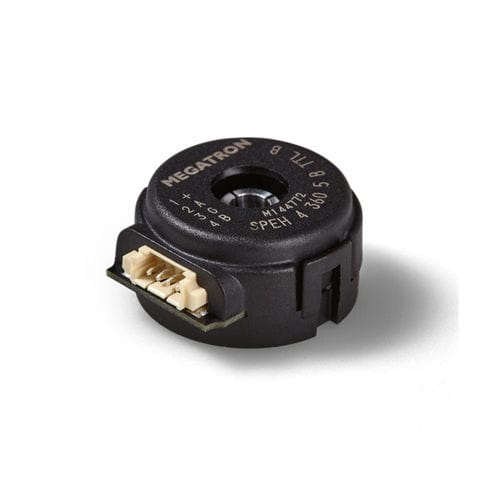

Encoder rotativo incremental SPEH

ópticode eixo ocodigital

Codificador de kit de veio oco muito plano com capacidade de alta velocidade A série SPEH é um encoder incremental ótico que é montado diretamente no veio da aplicação. Com um diâmetro de caixa de 22 mm e uma profundidade de instalação muito reduzida de apenas 11,3 mm, o encoder de kit de veio oco pode ser integrado em projectos compactos para poupar espaço. O encoder de veio oco pode ser montado com precisão utilizando a ferramenta de montagem fornecida. É adequado para veios com um diâmetro de 2 mm a 6,35 mm. Para veios mais compridos, está disponível um furo de alojamento opcional na tampa. Os sinais são transmitidos através de saídas TTL ou de accionadores de linha, que oferecem diferentes vantagens consoante a aplicação. As saídas TTL permitem uma integração simples nos sistemas de controlo, enquanto que a saída do controlador de linha utiliza sinais diferenciais e assegura assim uma transmissão sem interferências em cabos mais longos. Dois canais (A e B) permitem o reconhecimento do sentido de rotação e asseguram um feedback de posição fiável. A velocidade máxima é de até 60.000 rpm, sendo que o número máximo utilizável de impulsos é reduzido em conformidade devido à frequência de corte, se esta for utilizada. Opções: Números de impulsos 100, 108, 120, 125, 128, 200, 250, 256, 300, 360, 400, 500, 512, 720, 800, 1000 rpm Diâmetro do veio de 2 mm a 6,35 mm Tampa da caixa com ou sem orifício de passagem Eletrónica de saída TTL ou controlador de linha
