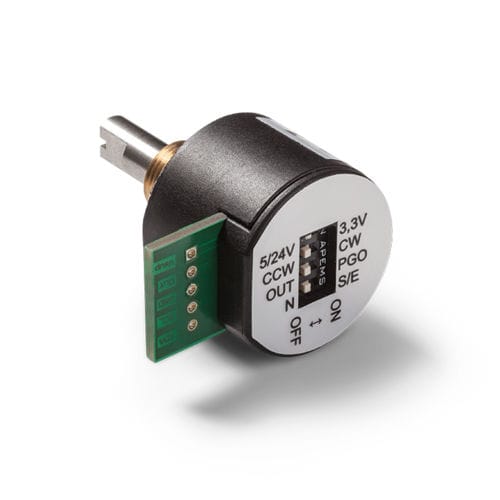

encoder rotativo absoluto / de efeito Hall / com saída analógica / monovolta
ETA25PS

{{requestButtons}}

Características

  • Tipo:

    absoluto

  • Tecnologia:

    de efeito Hall

  • Sinal de saída:

    com saída analógica

  • Características mecânicas:

    de eixo maciço, monovolta

  • Grau de proteção:

    IP40

  • Outras características:

    compacto, programável

  • Diâmetro do invólucro:

    25 mm

Descrição

O sensor programável ETA25PS pode ser facilmente parametrizado pelo cliente para a faixa de medição de ângulo desejada. O cliente pode escolher: a tensão de operação, o ângulo inicial e final, bem como o sentido rotativo.

Apenas um dispositivo para diferentes ângulos de rotação é facilmente parametrizável no local. Estas são as principais vantagens do encoder de volta única ETA25PS em combinação com a seleção da tensão de alimentação e do sentido de rotação. Desta forma, o ajuste exato dos parâmetros é garantido durante a colocação em funcionamento na aplicação. Isto torna fácil para o usuário final configurar medições no local e simplifica a logística, pois apenas um único encoder angular atende a requisitos já diferentes. O ETA25PS detecta ângulos de 0...20° a 0...360° com uma resolução absoluta de 12 bits a 360°. Com os interruptores integrados para a parametrização é possível definir o sentido rotativo (CW / CCW) e escolher as tensões de operação 5 V, 3,3 V ou 24 V. Graças ao diâmetro compacto da caixa de 25 mm e ao seu diâmetro de eixo de Ø6 mm ou Ø6,35 mm, o sensor de ângulo é ideal, por exemplo, para uso em unidades de acionamento como feedback de posição. Em combinação com a alta durabilidade, a soma de todas as propriedades oferece uma excelente relação preço/desempenho.

Como interface é fornecida uma saída radial relativa à caixa para a conexão elétrica na placa de circuito impresso. Também é possível soldar terminais de fixação na placa de circuito impresso para uma conexão de encaixe. Adaptações personalizadas, tais como outras geometrias de eixo, conjuntos de cabos prontos para uso, saída de plugue radial, plugues especiais, modo de economia de corrente <1mA, bem como uma parada mecânica, podem ser realizadas sob encomenda.

Tradução automática  (ver texto original em inglês)
