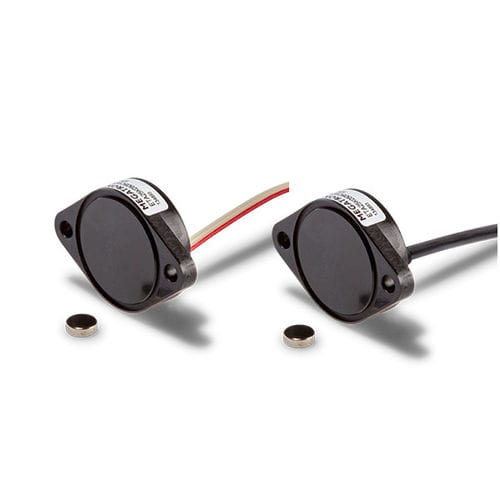

Encoder rotativo incremental ET series

absolutode efeito Hall12 bits

Os encoders do kit ETx25K utilizam o veio da aplicação para uma medição fiável do ângulo: como uma versão de uma volta (360°) com saída analógica, PWM, incremental ou SPI ou como uma versão de várias voltas (até 72.000°) com saída analógica. Os encoders ETx25K fazem parte da família ETx25. Comum a estes encoders é a medição de ângulos sem contacto, a elevada fiabilidade, a longa vida útil e a linearidade independente até ±0,3% para as variantes de uma volta e ±0,05% @3600° para as variantes de várias voltas. Esta última pode ser programada pelo cliente no local. A caixa de flange compacta ETx25K (Ø25 mm com apenas 8 mm de profundidade) com classe de proteção IP67 é fixada na aplicação com dois parafusos M3 (não fornecidos). O íman (fornecido) é posicionado na aplicação em frente à parte frontal da caixa ETx25K. Não existe qualquer ligação mecânica entre o íman e a caixa do codificador, pelo que o codificador pode ser posicionado longe de vibrações e efeitos térmicos. Na parte da frente da caixa do ETx25K existe uma ranhura circular para um O-ring opcional. É utilizado para proteção contra a entrada de líquidos e poeiras na unidade do cliente. O O-ring (fornecido com a opção D) é inserido entre a placa de montagem e o codificador. As opções de ligação eléctrica, como o cabo redondo ou de fita, completam o perfil. Estão disponíveis os seguintes componentes electrónicos: Codificador absoluto analógico de uma volta ETA25K (versão redundante ETA25KX): Fornece um sinal analógico absoluto com resolução de 12 bits. A eletrónica redundante e com isolamento galvânico está disponível para aplicações críticas de segurança (ver ficha técnica da série ETA25KX).
