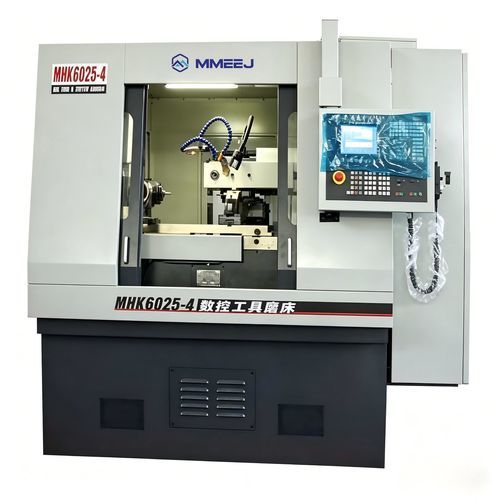

Retífica de ferramentas MHK6025 series

para peças a usinarCNCde 4 eixos

Visão geral do produto
A retificadora CNC de ferramentas adota um sistema de controlo CNC Siemens 828DBASIC de quatro eixos e um acionamento por servounidade AC, permitindo operação em quatro eixos e quatro articulações:

• Movimento longitudinal da mesa
• Movimento transversal do cabeçote de retificação
• Movimento vertical do cabeçote de retificação
• Movimento rotativo da cabeça indexadora CNC

Tabela técnica
item | Unidade | MHK6025-4 | MHK6025-3 | MHK6025-2
Número de eixos de controlo | / | 4 | 3 | 2
Diâmetro máximo de rotação da peça | mm | 250 | 250 | 250
Distância entre pontas dianteira e traseira | mm | 450 | 450 | 450
Deslocamento longitudinal da mesa | mm | 400 (eixo X) | 400 (eixo X) | 400 (eixo X)
Tamanho da mesa | mm | 900×135 | 900×135 | 900×135
Ângulo de rotação do cabeçote no plano horizontal | ° | 360 | 360 | 360
Ângulo de rotação do cabeçote no plano vertical | ° | ±15 | ±15 | ±15
Movimento vertical do cabeçote de retificação | mm | 200 (eixo Y) | 200 (eixo Y) | 200
Movimento transversal do cabeçote de retificação | mm | 200 (eixo Z) | 200 (eixo Z) | 200
Resolução eixos X, Y, Z | mm | 0.001 | 0.001 | 0.001
Resolução eixo A | ° | 0.001 | 0.001 | 0.001
Velocidade do fuso da rebolo | rmp/min | 3000/5600 | 3000/5600 | 3000/5600
Conicidade do furo do fuso do mandril CNC | / | Morse 5 | Morse 5 | Morse 5
Rotação do fuso do mandril no plano horizontal | ° | 360 | 360° | 360°
Potência do motor do fuso | kW | 2.2 | 2.2 | 1.1
Peso da máquina | kg | 2800 | 2800 | 1150
Dimensões da máquina | mm | 2260×1600×2830 | 2260×1600×2830 | 1850×1500×1900

Características / especificações técnicas

• Sistema de controlo: Siemens 828DBASIC de quatro eixos
• Acionamento: servounidade AC
• Operação de quatro articulações: longitudinal (mesa), transversal (cabeçote de retificação), vertical (cabeçote de retificação), rotativo (cabeça indexadora CNC)
• Modelos: MHK6025-4 (4 eixos), MHK6025-3 (3 eixos), MHK6025-2 (2 eixos)
• Diâmetro máximo de rotação da peça: 250 mm (todos os modelos)
• Distância entre pontas dianteira/traseira: 450 mm (todos os modelos)
• Curso da mesa (eixo X): 400 mm (todos os modelos); tamanho da mesa: 900×135 mm
• Rotação do cabeçote de retificação: horizontal 360°; vertical ±15°
• Curso do cabeçote de retificação: vertical (eixo Y) 200 mm; transversal (eixo Z) 200 mm
• Resolução dos eixos: X/Y/Z 0.001 mm; eixo A 0.001°
• Velocidade do fuso da rebolo: 3000 / 5600 rpm
• Conicidade do fuso do mandril CNC: Morse 5
• Rotação do mandril (plano horizontal): 360°
• Potência do motor do fuso: 2.2 kW (MHK6025-4 & MHK6025-3), 1.1 kW (MHK6025-2)
• Peso da máquina: 2800 kg (MHK6025-4 & MHK6025-3), 1150 kg (MHK6025-2)
• Dimensões da máquina (C×L×A): MHK6025-4/3 = 2260×1600×2830 mm; MHK6025-2 = 1850×1500×1900 mm
