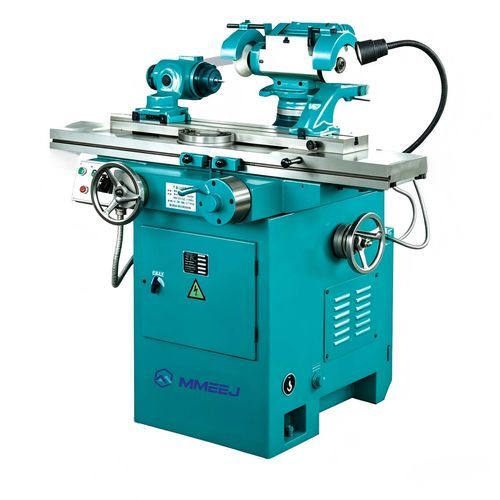

Retífica cilíndrica externa M series

cilíndrica internapara engrenagensde ferramentas

Visão geral
A retificadora universal de ferramentas é adequada para o rebolo de ferramentas em aço rápido, metal duro e materiais semelhantes. Disponível nos modelos M6025K e 2M9125C, combina funções de retificação cilíndrica e de ferramentas para uso versátil na oficina.

Aplicações

• Fresas cônicas, de topo e de face
• Alargadores e machos
• Ferramentas de torneamento e plainagem
• Formadoras de engrenagens e ferramentas especiais

Projeto e funcionamento
Esta rebolo multifunção integra retificação cilíndrica universal e retificação de ferramentas numa estrutura compacta com mesa hidráulica ou operação manual. A mesa permite movimento alternado automático com velocidade continuamente ajustável e também operação manual. A máquina pode operar em rebolo a seco e a húmido e processa superfícies cilíndricas e cónicas internas/externas, faces, chanfros e ranhuras. A cabeça de retificação oferece ampla rotação nos planos horizontal e vertical e várias velocidades de fuso para se adaptar a diferentes rebolos e geometrias de ferramenta.

Tabela de especificações
Items | Unidade | M6025K | 2M9125C
Diâmetro máximo de rotação da peça | mm | 250 | 250
Distância entre pontas dianteira e traseira | mm | 650 | 630
Deslocamento longitudinal da mesa | mm | 400 | 400
Dimensões da mesa | mm | 940x135 | 940x135
Ângulo de rotação da cabeça (plano horizontal) | ° | 360 | 360
Ângulo de rotação da cabeça (plano vertical) | ° | ±15 | ±15
Movimento vertical da cabeça de retificação | mm | 230 | 210
Movimento transversal da mesa | mm | 230 | 210
Velocidade do fuso da rebolo | r/min | 2650/3800/5350/7600 | 3000/5600
Rotação do fuso do mandril (plano horizontal) | ° | 360 | 360
Potência do motor do fuso | kW | 0.45/0.6 | 1.1
Peso da máquina | kg | 1000 | 1150
Dimensões da máquina | mm | 1350x1275x1250 | 1350x1340x1300

Características técnicas

• Diâmetro máximo de rotação: 250 mm (M6025K / 2M9125C)
• Distância entre pontas: 650 mm (M6025K) / 630 mm (2M9125C)
• Deslocamento longitudinal da mesa: 400 mm
• Dimensões da mesa: 940 x 135 mm
• Rotação horizontal da cabeça: 360°
• Rotação vertical da cabeça: ±15°
• Deslocamento vertical da cabeça: 230 mm (M6025K) / 210 mm (2M9125C)
• Deslocamento transversal da mesa: 230 mm (M6025K) / 210 mm (2M9125C)
• Velocidades do fuso da rebolo: 2650 / 3800 / 5350 / 7600 r/min (M6025K); 3000 / 5600 r/min (2M9125C)
• Rotação do fuso do mandril (horizontal): 360°
• Potência do motor do fuso: 0.45 / 0.6 kW (M6025K); 1.1 kW (2M9125C)
• Peso e espaço de instalação conforme o modelo
