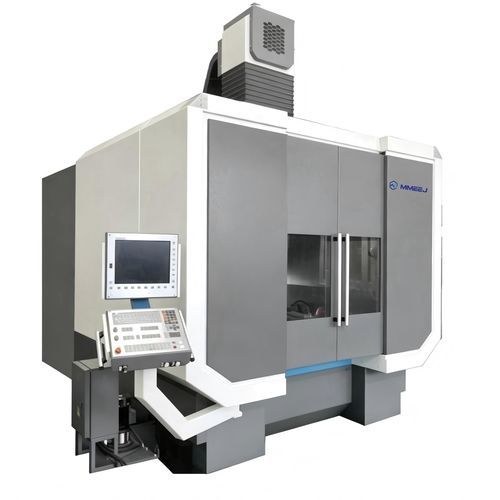

Centro de usinagem CNC de 5 eixos SVW seriesverticalHS-A 63SK40
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 5 eixos
- Orientação do eixo-árvore
- vertical
- Cone
- HS-A 63, SK40, HSK-A 100, HSK-T63, HSK-T100
- Número de ferramentas
- 30 ferramentas
- Outras características
- de alta velocidade
- Curso X
460 mm, 800 mm, 1.250 mm
(18,11 in, 31,5 in, 49,21 in)- Curso Y
600 mm, 800 mm, 1.300 mm
(23,62 in, 31,5 in, 51,18 in)- Curso Z
400 mm, 600 mm, 800 mm
(15,75 in, 23,62 in, 31,5 in)- Velocidade de rotação
10.000 rpm, 12.000 rpm, 18.000 rpm, 30.000 rpm
(62.832 rad.min-1, 75.398 rad.min-1, 113.097 rad.min-1, 188.496 rad.min-1)- Potência
MÁX: 54 kW
(73,42 hp)MÍN: 10 kW
(13,6 hp)- Velocidade de avanço no eixo X
MÁX: 20.000 mm/min
(13,12 in/s)MÍN: 20 mm/min
(0,01 in/s)- Velocidade de avanço no eixo Y
MÁX: 20.000 mm/min
(13,12 in/s)MÍN: 20 mm/min
(0,01 in/s)- Velocidade de avanço no eixo Z
MÁX: 20.000 mm/min
(13,12 in/s)MÍN: 20 mm/min
(0,01 in/s)- Capacidade máx. da mesa
500 kg, 850 kg, 2.000 kg, 2.500 kg
(1.102 lb, 1.874 lb, 4.409 lb, 5.512 lb)- Peso máx. das ferramentas
6 kg, 8 kg, 10 kg, 25 kg
(13,2 lb, 17,6 lb, 22 lb, 55,1 lb)- Precisão de posicionamento
0,006 mm
(0,00024 in)- Repetibilidade
0,004 mm
(0,00016 in)- Peso total
10 t, 16 t, 35 t
(11,02 us ton, 17,64 us ton, 38,58 us ton)- Comprimento total
4.000 mm, 5.400 mm, 6.900 mm
(157,5 in, 212,6 in, 271,7 in)- Largura total
3.800 mm, 4.500 mm, 5.300 mm
(149,6 in, 177,2 in, 208,7 in)- Altura total
3.200 mm, 3.500 mm, 3.900 mm
(126 in, 137,8 in, 153,5 in)
Descrição
Visão geral
A série SVW é um centro de usinagem vertical de cinco eixos com bancada rotativa tipo berço A/C, fuso elétrico de alta velocidade e componentes de precisão importados. Permite o usinamento completo em uma única fixação de peças complexas e de grande porte; altas velocidades de aproximação reduzem tempos sem usinagem e aumentam a produtividade.
Especificações principais
Aplicações
Opções e configurações
Informações de encomenda
A série SVW é um centro de usinagem vertical de cinco eixos com bancada rotativa tipo berço A/C, fuso elétrico de alta velocidade e componentes de precisão importados. Permite o usinamento completo em uma única fixação de peças complexas e de grande porte; altas velocidades de aproximação reduzem tempos sem usinagem e aumentam a produtividade.
Especificações principais
- Série e modelos: SVW series (SVW60C, SVW60C-F, SVW80C, SVW80C-F, SVW125A, SVW125A-F)
- Diâmetros do prato: φ600 / φ600 / φ800 / φ725 / φ1200 / φ1200 (dependendo do modelo)
- Capacidade máxima de carga do prato: de ≤500 kg até 2500 kg conforme o modelo
- Dimensões máximas da peça (Ø×H): até 1360×700 mm conforme o modelo
- Cursos X/Y/Z: de 460/600/400 mm até 1250/1300/800 mm (dependendo do modelo)
- Oscilação eixo A: até ±140°; rotação eixo C: 360°
- Velocidade de avanço de corte: 20–20.000 mm/min (algumas variantes limitadas a 10.000 mm/min)
- Deslocamento rápido (X/Y/Z): até 60.000 mm/min (dependendo do modelo)
- Opções de fuso: múltiplas configurações de velocidade e potência (ex.: até 30.000 rpm; potências até 45/54 kW)
- Cones de fuso: HSK-A63, HSK-T63, SK40 (724 taper), HSK-A100, HSK-T100
- Magazine de ferramentas (opcional): tipicamente 30 ferramentas (algumas variantes 40); troca por braço robótico
- Sistema NC (opcional): Heidenhain TNC640
- Potência total da máquina: ~88–109 kVA; peso aproximado: ~10 t a ~35 t dependendo do modelo
Aplicações
- Adequado para aeroespacial, automotivo, moldes e matrizes, energia, máquinas pesadas e fabricação de equipamentos de precisão
- Indicado para usinagem de geometrias complexas em 5 faces, superfícies livres e peças grandes em uma única fixação
Opções e configurações
- Diversas configurações de fuso (velocidade/potência) e opções de cone conforme necessidade de corte
- Capacidades de magazine e trocador robotizado opcionais
- Opções de controle (Heidenhain TNC640) e sistemas auxiliares: refrigeração, transportadores de cavacos e dispositivos de fixação
Informações de encomenda
- Indicar a referência do modelo desejado (SVW60C / SVW60C-F / SVW80C / SVW80C-F / SVW125A / SVW125A-F) e as opções ao solicitar cotação
- Contactar o fornecedor para configuração detalhada, requisitos de instalação (alimentação/fundação) e prazos de entrega
