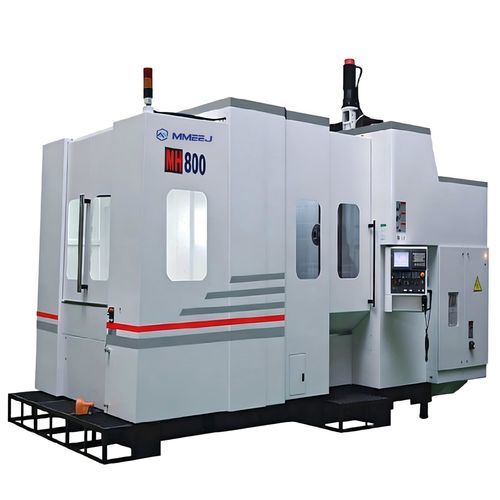

Centro de usinagem de 3 eixos MH serieshorizontalBT 40BT 50
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 3 eixos
- Orientação do eixo-árvore
- horizontal
- Cone
- BT 40, BT 50, ISO 40
- Número de ferramentas
- 60 ferramentas, 40 ferramentas
- Função adicional
- de fresagem, para furação, para rosqueamento interno
- Outras características
- de alta velocidade, de alta precisão, com trocador automático de ferramentas
- Curso X
1.000 mm, 1.300 mm
(39,37 in, 51,18 in)- Curso Y
850 mm, 1.200 mm
(33,46 in, 47,24 in)- Curso Z
950 mm, 1.200 mm
(37,4 in, 47,24 in)- Velocidade de rotação
6.000 rpm, 10.000 rpm
(37.699 rad.min-1, 62.832 rad.min-1)- Potência
22 kW, 26 kW
(29,91 hp, 35,35 hp)- Altura máx. das peças
1.000 mm, 1.300 mm
(39 in, 51 in)- Velocidade de avanço no eixo X
32.000 mm/min
(21 in/s)- Velocidade de avanço no eixo Y
32.000 mm/min
(21 in/s)- Velocidade de avanço no eixo Z
32.000 mm/min
(21 in/s)- Capacidade máx. da mesa
1.000 kg, 2.000 kg
(2.205 lb, 4.409 lb)- Peso máx. das ferramentas
8 kg, 20 kg, 30 kg
(17,6 lb, 44,1 lb, 66,1 lb)- Tempo de troca de ferramentas
5 s, 8 s
- Peso total
23.000 kg, 25.000 kg
(50.706,32 lb, 55.115,57 lb)- Comprimento total
5.966 mm, 6.991 mm
(234,9 in, 275,2 in)- Largura total
3.470 mm, 4.326 mm
(136,6 in, 170,3 in)- Altura total
3.362 mm, 3.948 mm
(132,4 in, 155,4 in)
Descrição
Descrição do produto
A série MH é uma família de centros de usinagem horizontais projetada para usinar peças em forma de caixa, carcaça e disco. Sua guia linear de rolos de alta velocidade permite movimento de eixos rápido e estável. Após um único aperto, uma peça pode passar por múltiplas operações, incluindo fresamento, mandrilamento, furação, alargamento e roscamento. A máquina integra funções de automação e é fornecida com trocador automático de ferramentas (ATC), sistema de lubrificação automática, sistema de refrigeração, gerador manual de pulso portátil (MPG) e cobertura protetora integrada.
Dados técnicos (resumo)
Modelos: MH-800A / MH-800B / MH-1000B
Percursos X/Y/Z (mm): 1000/850/950 — 1000/850/950 — 1300/1200/1200
Centro do fuso à face da palete (mm): 60-910 / 60-910 / 80-1280
Rosto do fuso ao centro da palete (mm): 150-1100 (215-1100)* / 150-1100 (215-1100)* / 200-1400 (285-1400)*
Tamanho da palete (mm): 800×800 / 800×800 / 1000×1000
Ø máximo da peça (mm): Ø1000 / Ø1000 / Ø1300
Carga máxima por palete (kg): 1000 / 1000 / 2000
Velocidade máxima do fuso (rpm): até 10000 (dependendo do modelo)
Capacidade ATC: 60 / 40 / 60
Controlador: FANUC 0i-MD
Potência requerida: 42 KVA
Área ocupada / Peso (mm / kg): 5966×3470 / 23000 — 6991×4326 / 25000 (dependendo do modelo)
Principais características / especificações técnicas
A série MH é uma família de centros de usinagem horizontais projetada para usinar peças em forma de caixa, carcaça e disco. Sua guia linear de rolos de alta velocidade permite movimento de eixos rápido e estável. Após um único aperto, uma peça pode passar por múltiplas operações, incluindo fresamento, mandrilamento, furação, alargamento e roscamento. A máquina integra funções de automação e é fornecida com trocador automático de ferramentas (ATC), sistema de lubrificação automática, sistema de refrigeração, gerador manual de pulso portátil (MPG) e cobertura protetora integrada.
Dados técnicos (resumo)
Modelos: MH-800A / MH-800B / MH-1000B
Percursos X/Y/Z (mm): 1000/850/950 — 1000/850/950 — 1300/1200/1200
Centro do fuso à face da palete (mm): 60-910 / 60-910 / 80-1280
Rosto do fuso ao centro da palete (mm): 150-1100 (215-1100)* / 150-1100 (215-1100)* / 200-1400 (285-1400)*
Tamanho da palete (mm): 800×800 / 800×800 / 1000×1000
Ø máximo da peça (mm): Ø1000 / Ø1000 / Ø1300
Carga máxima por palete (kg): 1000 / 1000 / 2000
Velocidade máxima do fuso (rpm): até 10000 (dependendo do modelo)
Capacidade ATC: 60 / 40 / 60
Controlador: FANUC 0i-MD
Potência requerida: 42 KVA
Área ocupada / Peso (mm / kg): 5966×3470 / 23000 — 6991×4326 / 25000 (dependendo do modelo)
Principais características / especificações técnicas
- Série: série MH (MH-800A, MH-800B, MH-1000B)
- Aplicações: usinagem de peças em forma de caixa, carcaça e disco; suporta fresamento, mandrilamento, furação, alargamento e roscamento após aperto único
- Guia: projeto de guia linear de rolos de alta velocidade
- Automação e confiabilidade: alta precisão, alto grau de automação, alta confiabilidade e alta integração mecatrônica
- Equipamento padrão: trocador automático de ferramentas (ATC), sistema de lubrificação automática, sistema de refrigeração, gerador manual de pulso portátil (MPG), cobertura protetora integrada
- Percursos X/Y/Z (mm): 1000/850/950 (MH-800A/B) — 1300/1200/1200 (MH-1000B)
- Tamanhos de palete (mm): 800×800 (MH-800A/B) — 1000×1000 (MH-1000B)
- Carga máxima por palete (kg): 1000 (MH-800A/B) — 2000 (MH-1000B)
- Velocidade máxima do fuso (rpm): até 10000 (dependendo do modelo)
- Capacidade ATC: até 60 ferramentas (dependendo do modelo)
- Controlador: FANUC 0i-MD
- Potência requerida: 42 KVA
