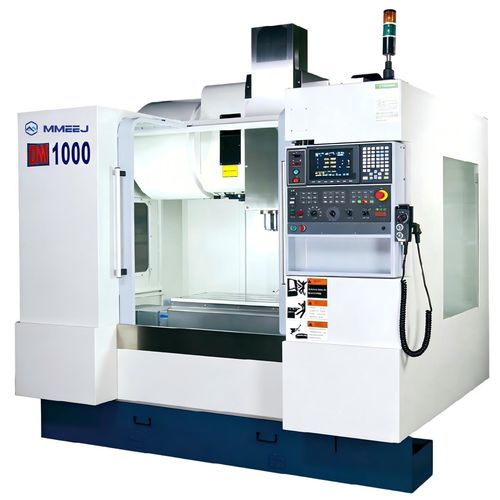

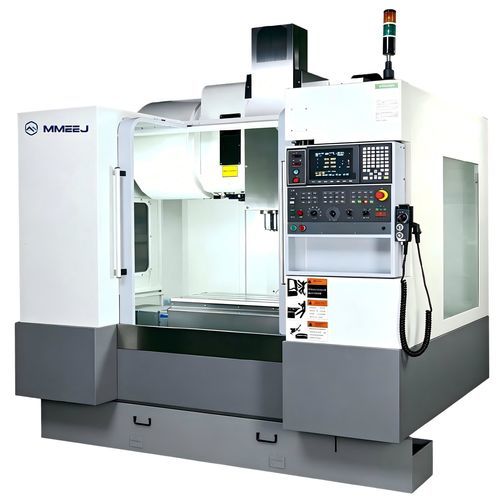

Centro de usinagem CNC de 3 eixos DM series

verticalpara açode tipo mesa

Visão geral do produto
A série DM Series é um centro de usinagem vertical projetado para usinar contornos complexos de moldes, componentes automotivos e peças em formato caixa. Disponível nos modelos DM-600, DM-800, DM-1000 e DM-1200, a série é adequada para produção de peças de moldes de médio a pequeno porte. Alto torque em baixas rotações permite usinagem eficiente de materiais de difícil usinagem (aços de alta resistência, ligas de alta temperatura) assim como aços comuns.

Tabela técnica
Model | DM-600 | DM-800 | DM-1000 | DM-1200
Curso eixo X (mm) | 600 | 800 | 1020 | 1200
Curso eixo Y (mm) | 410 | 500 | 560 | 600
Curso eixo Z (mm) | 540 | 540 | 600 | 675
Distância nariz do fuso até superfície da mesa (mm) | 100~640 | 150~690 | 135-735 | 100~775
Velocidade do fuso (rpm/min) | 24000 | 18000 | 18000 | 18000
Sistema de troca automática de ferramentas - Nº de ferramentas (pcs) | 24 | 24 | 24 | 24
Diâmetro máx. da ferramenta (mm) | 80/125 | 80/125 | 80/125 | 80/125
Comprimento máx. da ferramenta (mm) | 200 | 270 | 300 | 300
Peso máx. da ferramenta (kg) | 8 | 8 | 8 | 7
Método de troca de ferramenta | Braço lâmina | Braço lâmina | Braço lâmina | Braço lâmina
Especificação da ferramenta | BT30 | BBT-40 | BBT-40 | BBT-40
Motor do fuso (contínuo/30 min) (kW) | 3.7/4.6 | 15/18.5 | 15/18.5 | 15/18.5
Motores eixo X/Y/Z (kW) | 1.5/1.5/2.0 | 2.0/2.0/3.5 | 2.0/2.0/3.5 | 3.5/3.5/3.5
Dimensões da bancada (mm) | 700x400 | 910x500 | 1000x560 | 1220x620
Capacidade máx. da mesa (kg) | 350 | 500 | 750 | 1000
T-slot (ranhura x largura x distância do centro) (mm) | 5x14x63 | 5x18x100 | 5x18x100 | 5x18x100
Velocidade rápida X/Y/Z (M/min) | 36 / 36 / 24 | 36 / 36 / 24 | 36 / 36 / 24 | 30 / 30 / 24
Taxa de avanço de corte (M/min) | 1-20000 | 1-20000 | 1-20000 | 1-20000
Controlador | Mitsubishi M80 | Mitsubishi M80 | Mitsubishi M80 | Mitsubishi M80
Peso da máquina (kg) | 4200 | 5300 | 7000 | 8500
Consumo de energia (KVA) | 15 | 20 | 25 | 35
Capacidade do reservatório de fluido (L) | 200 | 290 | 290 | 360
Pressão do ar (kg/cm²) | 6 | 6 | 6 | 6

Especificações técnicas

• Série: DM Series (DM-600, DM-800, DM-1000, DM-1200)
• Aplicações principais: contornos complexos de moldes, peças automotivas e componentes em caixa; ideal para fabricação de peças de moldes de médio a pequeno porte
• Projetado para fornecer alto torque em baixas rotações para usinar materiais difíceis
• Opções de fuso: 24000 rpm (DM-600) ou 18000 rpm (DM-800/DM-1000/DM-1200)
• Trocador automático de ferramentas: 24 ferramentas, tipo braço lâmina; cone de ferramenta BT30 (DM-600) ou BBT-40 (DM-800/1000/1200)
• Potência do motor do fuso: 3.7/4.6 kW (DM-600) até 15/18.5 kW nos modelos maiores
• Motores de eixo (X/Y/Z) variam por modelo, até 3.5 kW por eixo no maior modelo
• Dimensões da bancada: 700x400 mm a 1220x620 mm; capacidades da mesa: 350–1000 kg
• Velocidades rápidas: até 36 m/min (X/Y) e 24 m/min (Z); faixa de avanço 1–20000 m/min
• Controlador: Mitsubishi M80
• Peso da máquina: 4200–8500 kg conforme o modelo
• Consumo: 15–35 KVA; capacidade de fluido refrigerante: 200–360 L; requisito de ar: 6 kg/cm²
