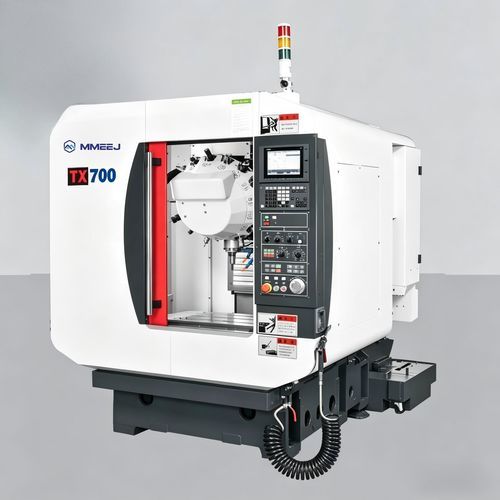

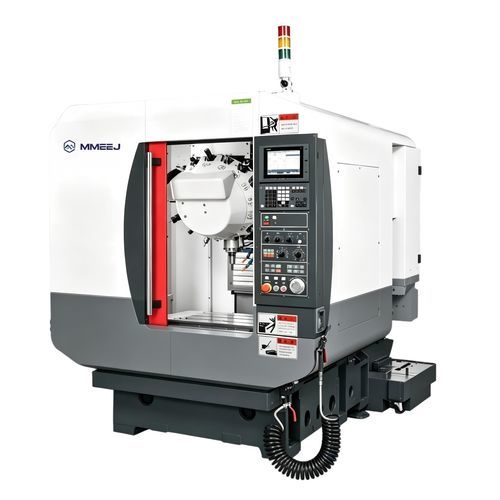

Furadeira-rosqueadeira CNC TX series

verticalde 3 eixospara aço

Visão geral do produto
Centros verticais CNC de furação e roscagem concebidos para furação e roscagem em alta velocidade e usinagem multi-processo. Pegada reduzida e precisão estável, adequados para produção em lote de peças de precisão pequenas e médias nos setores eletrónico, automóvel e médico.

Principais características

• Capacidade multi-processo: furação, roscagem, fresagem, chanframento e alargamento numa só fixação para reduzir erros de aperto e tempos de ciclo.
• Compatibilidade de materiais: ligas de alumínio, cobre, inox e plásticos; ideal para componentes leves e de precisão.
• Produção flexível: mudanças rápidas de programas e ferramentas para suportar produção em pequenas séries e múltiplas variantes.

Especificações da máquina

• Modelo: TX-500 | TX-700 | TX-1000
• Deslocamentos (mm): X = 500 | 700 | 1000; Y = 400 | 400 | 500; Z = 330 | 330 | 350
• Distância ponta do spindle até a mesa (mm): 170-500 | 170-500 | 150-500
• Velocidade do spindle: 12.000 rpm (todos os modelos)
• Sistema ATC: tipo disco (sem braço), magazine de 21 ferramentas; Ø máx ferramenta (sem adjacente) 60/80 mm; comprimento máx 250 mm; peso máx 3 kg; haste de ferramenta BT-30
• Motores: spindle 3,5 kW contínuo / 5,5 kW (15 min); eixos XY/Z 1,5 / 1,5 / 2,2 kW
• Mesa de trabalho: área 650x400 | 850x400 | 1100x500 mm; carga máx 250 | 250 | 350 kg; ranhura em T 3x14x125 mm
• Velocidades: rápido X/Y/Z = 48/48/48 m/min; avanço de corte 1–20.000 mm/min (TX-500/700), 1–30.000 mm/min (TX-1000)
• Controlador: Mitsubishi M80
• Diversos: peso máquina ~3000 | ~3500 | ~4100 kg; consumo 15 KVA; depósito de fluido 200 | 200 | 300 L; alimentação pneumática 6 kg/cm²

Dados técnicos e aplicações típicas

• Série: TX (TX-500, TX-700, TX-1000)
• Aplicações: usinagem em lote de peças de precisão pequenas e médias para eletrónica 3C, componentes automotivos e dispositivos médicos
• Vantagens principais: alta velocidade de spindle, pegada compacta, capacidade multi-processo e ATC sem braço para trocas de ferramenta eficientes
