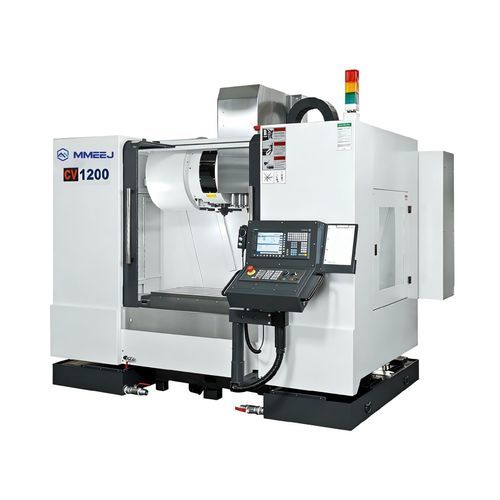

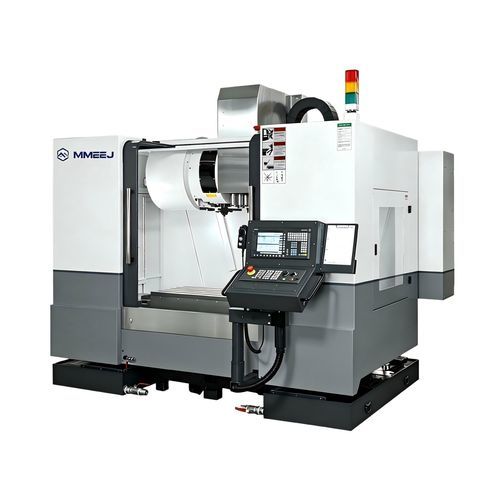

Centro de usinagem CNC de 3 eixos CV series

verticalBT 40BT 50

Visão geral
Os centros de usinagem verticais CV Series apresentam um bancada rígida projetada por simulação de engenharia para maximizar a rigidez e reduzir a massa. São destinados ao usinamento de componentes em placa, disco e casco, peças de precisão e moldes. Cada máquina permite múltiplas operações numa única fixação — fresamento, mandrilamento, furação, alargamento, escareamento e rosqueamento — e é fornecida com trocador automático de ferramentas (ATC), proteção fechada, lubrificação automática, sistema de refrigeração e Gerador Manual de Impulsos portátil (MPG).

Visão técnica (CV Series)

• Modelos: CV-600, CV-800, CV-1000A, CV-1000B, CV-1200A(B), CV-1400(A/B), CV-1600, CV-2000.
• Percursos (aprox.): X 600–2000 mm, Y 410–900 mm, Z 540–800 mm; distância nariz do eixo à mesa varia por modelo.
• Rotação do fuso: até 10.000 rpm (CV-600); maioria 6.000–8.000 rpm; variantes com opções de dupla rotação.
• Magazine de ferramentas: tipicamente 24 ferramentas (até 30 em variantes); troca por braço lâmina; encaixe de ferramenta: BT-40 ou BT-50 conforme modelo.
• Potência do motor do fuso (contínuo / 30 min): ≈5,5 kW até 18,5 kW (opções superiores disponíveis).
• Dimensões da mesa e carga máx.: de 700×400 mm / 350 kg até 2100×850 mm / 3000 kg conforme modelo.
• Controlo: Mitsubishi M80 standard. Peso da máquina aprox. 4.200–21.000 kg. Alimentação 15–40 kVA. Reservatório de água 200–550 L. Ar comprimido: 6 kg/cm².

Características

• Bancada rígida otimizada por simulação para maximizar rigidez e reduzir massa.
• Trocador automático de ferramentas (ATC) com troca por braço lâmina.
• Proteção fechada para segurança do operador.
• Lubrificação automática e sistema de refrigeração integrado.
• Gerador Manual de Impulsos (MPG) portátil incluído.
• Capacidade para múltiplas operações numa só fixação (fresamento, mandrilamento, furação, alargamento, escareamento, roscagem).
• Opções de fuso, magazine e potência do motor adaptáveis às necessidades da aplicação.

Aplicações

• Usinagem de peças em placa, disco e casco.
• Peças de precisão e usinagem de moldes/ferramentas.
• Produção de componentes médios a grandes que exigem rigidez e capacidade multioperação.

Controlo & Opções

• CNC padrão: Mitsubishi M80. MPG portátil fornecido.
• Opções: variantes de potência do fuso, diferentes capacidades de magazine, pacotes de refrigeração/filtragem, opções adicionais de segurança e automação.
