Centro de usinagem CNC de 5 eixos SHW seriesuniversalcom mesa giratóriaSK50
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 5 eixos
- Orientação do eixo-árvore
- universal
- Estrutura
- com mesa giratória
- Cone
- HSK-A 100, SK50
- Outras características
- de alta velocidade, de alta velocidade
- Curso X
1.000 mm, 1.250 mm, 1.600 mm, 2.100 mm
(39,37 in, 49,21 in, 62,99 in, 82,68 in)- Curso Y
1.000 mm, 1.250 mm, 1.600 mm, 2.100 mm
(39,37 in, 49,21 in, 62,99 in, 82,68 in)- Curso Z
1.000 mm, 1.400 mm, 1.700 mm
(39,37 in, 55,12 in, 66,93 in)- Velocidade de rotação
MÁX: 10.000 rpm
(62.832 rad.min-1)MÍN: 0 rpm
(0 rad.min-1)- Potência
35 kW, 43 kW, 52,4 kW, 54 kW, 75 kW
(47,59 hp, 58,46 hp, 71,24 hp, 73,42 hp, 101,97 hp)- Velocidade de avanço no eixo X
MÁX: 20.000 mm/min
(13,12 in/s)MÍN: 20 mm/min
(0,01 in/s)- Velocidade de avanço no eixo Y
MÁX: 20.000 mm/min
(13,12 in/s)MÍN: 20 mm/min
(0,01 in/s)- Velocidade de avanço no eixo Z
MÁX: 20.000 mm/min
(13,12 in/s)MÍN: 20 mm/min
(0,01 in/s)- Capacidade máx. da mesa
2.000 kg, 4.000 kg, 6.000 kg
(4.409 lb, 8.818 lb, 13.228 lb)- Precisão de posicionamento
0,006 mm
(0,00024 in)- Repetibilidade
0,004 mm
(0,00016 in)- Peso total
20 t, 40 t, 50 t
(22,05 us ton, 44,09 us ton, 55,12 us ton)- Comprimento total
5.300 mm, 5.500 mm, 7.000 mm, 9.600 mm
(208,7 in, 216,5 in, 275,6 in, 378 in)- Largura total
5.200 mm, 6.300 mm, 6.800 mm, 8.000 mm
(204,7 in, 248 in, 267,7 in, 315 in)- Altura total
3.600 mm, 3.700 mm, 4.000 mm, 5.300 mm
(141,7 in, 145,7 in, 157,5 in, 208,7 in)
Descrição
Visão geral

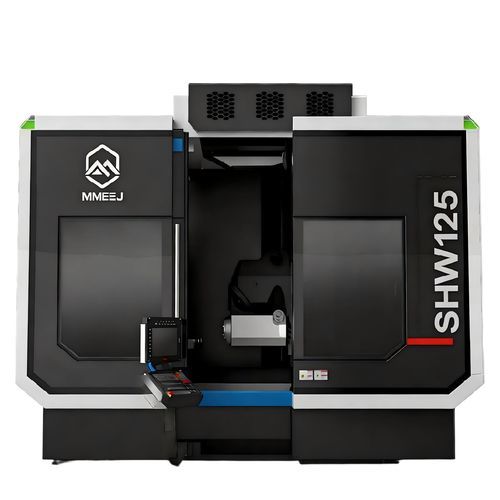

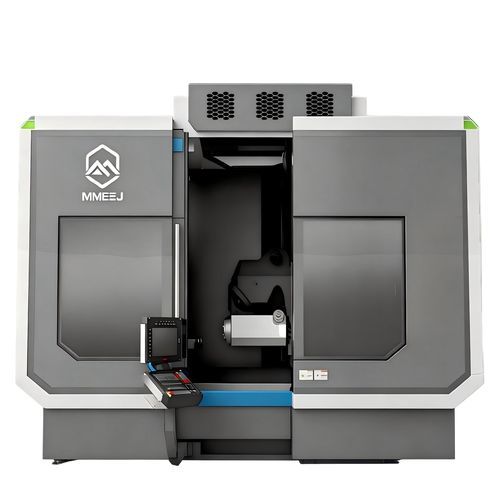

A série SHW é um centro de usinagem 5 eixos conversível vertical–horizontal, projetado para usinagem multi-processo em uma única fixação de peças grandes e complexas. Equipado com cabeça de fresagem no eixo B, mesa rotativa no eixo C com acionamento contínuo e fuso elétrico de alta velocidade, o conjunto permite operações completas em 5 eixos e reduz o tempo fora de corte com deslocamentos rápidos de até 60.000 mm/min na maioria dos modelos (SHW210: 40.000 mm/min). Modelos: SHW100, SHW125, SHW160, SHW210.
Dados técnicos principais
Aplicações
Benefícios na produção
Opções e configurações
Contacto
Para desenhos técnicos, opções de configuração ou orçamento, contacte a nossa equipa comercial fornecendo as especificações da peça e os requisitos de produção.
A série SHW é um centro de usinagem 5 eixos conversível vertical–horizontal, projetado para usinagem multi-processo em uma única fixação de peças grandes e complexas. Equipado com cabeça de fresagem no eixo B, mesa rotativa no eixo C com acionamento contínuo e fuso elétrico de alta velocidade, o conjunto permite operações completas em 5 eixos e reduz o tempo fora de corte com deslocamentos rápidos de até 60.000 mm/min na maioria dos modelos (SHW210: 40.000 mm/min). Modelos: SHW100, SHW125, SHW160, SHW210.
Dados técnicos principais
- Modelos e dimensões úteis da mesa (Diâmetro × Largura): SHW100 φ1.100×950 mm; SHW125 φ1.250×1.160 mm; SHW160 φ1.600×1.250 mm; SHW210 φ1.700 mm
- Capacidade máxima de carga: SHW100/SHW125 ≤ 2.000 kg; SHW160 ≤ 4.000 kg; SHW210 ≤ 6.000 kg
- Percursos X/Y/Z (mm): SHW100 1000/1000/1000; SHW125 1250/1250/1000; SHW160 1600/1600/1400; SHW210 2100/2100/1700
- Oscilação do eixo B: -30° a 180°; eixo C: rotação contínua (n×360°)
- Velocidade de avanço de corte: 20–20.000 mm/min; avanço rápido: até 60.000 mm/min (SHW210: 40.000 mm/min)
- Rotações do spindle: 0–10.000 rpm (SHW100/125) ou 0–7.000 rpm (SHW160/210); cones do spindle: SK50 ou HSK-A100 conforme o modelo
- Potência do spindle (S1/S6-40%): exemplos — SHW100/125 35/43 kW; SHW160 52,4/54 kW; SHW210 75/75 kW
- Magazine de ferramentas (opcional): 40–60 posições; troca automática por braço robótico; diâmetro máximo de ferramenta (posição adjacente vazia) φ250 mm
- Precisão: posicionamento X/Y/Z 0,006 mm; repetibilidade 0,004 mm; posicionamento eixos B/C 6 s; precisão RTCP ±0,02 mm
- CNC opcional: Heidenhain TNC640; potência total da máquina: 95–150 kVA; peso aproximado: 20–50 t
Aplicações
- Usinagem de grandes peças para aeroespacial, automotiva, energia e equipamentos pesados
- Fabricação de moldes e matrizes com contornos complexos em 5 eixos
- Usinagem de componentes rotativos e cilíndricos que exigem rotação de mesa e alta capacidade de carga
Benefícios na produção
- Usinagem em única fixação reduz o manuseio de peças e erros acumulados
- Configuração conversível vertical/horizontal aumenta a flexibilidade para diferentes geometrias
- Avanços rápidos minimizam o tempo fora de corte e melhoram o rendimento
- Controle preciso de eixos e RTCP asseguram precisão multi-eixos repetível
Opções e configurações
- Capacidades de magazine opcionais (40–60 posições) e ATC por braço robótico
- Seleção de cones de spindle: SK50 (7:24) ou HSK-A100 conforme o modelo
- CNC personalizável (Heidenhain TNC640) e configurações elétricas
Contacto
Para desenhos técnicos, opções de configuração ou orçamento, contacte a nossa equipa comercial fornecendo as especificações da peça e os requisitos de produção.
