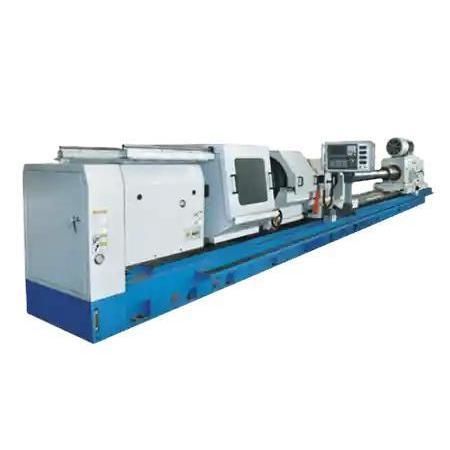

Mandriladora horizontal TK2140

para orifícios fundoshidráulica

Visão geral do produto
Projetada para usinagem de furos profundos em componentes pesados, a TK2140 realiza furos até ∅400 mm com torque do fuso de 28 KN·m e carro de avanço de 80 KN. Fornece retilinearidade e acabamento de superfície consistentes em longos percursos, adequada para cilindros hidráulicos, canos de arma e peças tubulares de grande porte.

Principais características

• Diâmetro máximo de usinagem: ∅400 mm para tubos e barris de grande porte.
• Torque do fuso: 28 KN·m para potência de corte contínua.
• Força de avanço (carro): 80 KN para suporte em operações de furo profundo.
• Sistema de avanço programável CNC para maior precisão e repetibilidade.
• Compatível com ferramentas BTA e sistemas de refrigeração/remoção de cavacos para furos profundos.

Configurações recomendadas

• Ferramentas deep-hole BTA: usinagem interna precisa com remoção integrada de cavacos.
• Sistema de refrigeração de alta pressão: melhora a evacuação de cavacos e o arrefecimento da ferramenta.
• Sistema de apoios (steady rest): evita deflexão da peça em comprimentos elevados.
• Controle automático de avanço por servo: aumenta a precisão do avanço.
• Transportador de cavacos: melhora limpeza e automação.

Caso de aplicação

• Cliente: Fabricante de equipamentos Oil & Gas – Estados Unidos.
• Uso: Usinagem de furo profundo em tubos hidráulicos de aço de parede espessa (∅390 mm × 4500 mm).
• Configuração: TK2140 com sistema de ferramentas BTA, bomba de refrigeração de alta pressão, apoios duplos steady rest.
• Resultados: Desvio de retilinearidade do furo: ≤ ±0.03 mm; rugosidade superficial: ≤ 3.0 μm; tempo de ciclo por peça de comprimento total: 65 minutos; feedback do cliente: "Esta máquina nos proporciona tanto torque quanto precisão — perfeita para nossa linha de cilindros pesados."

Especificações do produto

• Modelo / Série: TK2140 Series
• Faixa de velocidades do fuso: 5–450 rpm
• Torque máximo do fuso: 28 KN·m
• Força máxima de alimentação (carro): 80 KN
• Faixa de velocidade de avanço (carro): 0–5000 mm/min
• Faixa de diâmetros de furo: ∅50–155 mm
• Diâmetro máximo de usinagem: ∅400 mm
• Peso da máquina (3 m): 35 Kg; peso adicional por metro: 1000 Kg
• Tamanho da máquina (C×L×A): 13850 × 4300 × 2300 mm

Especificações técnicas

• Ferramentas compatíveis: métodos BTA e gun drilling; suporta sistemas de refrigeração de alta pressão e remoção de cavacos
• Aplicações típicas: cilindros hidráulicos, canos, eixos de fuso, hastes de moldes, chapas tubulares, colares de perfuração (relação comprimento/diâmetro >10)
