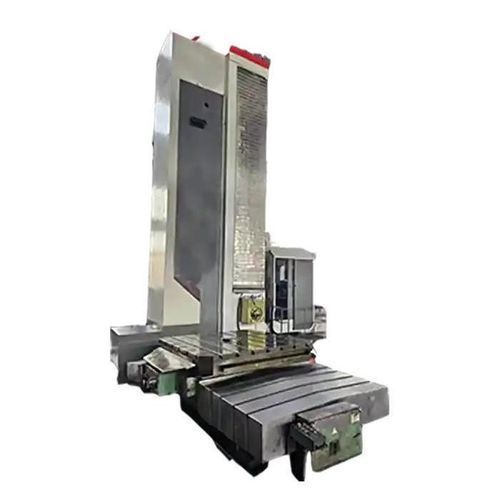

Mandriladora-fresadora CNC TK6920A

horizontalde pisopara peças de grandes dimensões

Visão geral do produto
O TK6920A é uma máquina CNC de mandrilamento e fresagem de bancada de alta capacidade da série TK, concebida para operações de torneamento, faceamento e ranhuramento em peças sobredimensionadas e pesadas. Construída com um fuso de apoio rígido em três pontos, proporciona alta resistência a vibrações e estabilidade de corte para desbaste e acabamento.

Principais características

• Suporte de grande diâmetro até φ3000 mm para peças sobredimensionadas
• Suporte do fuso em três pontos para alta rigidez e precisão em cortes profundos
• Adequada tanto para desbaste como para acabamento de precisão
• Sistema de lubrificação forçada para reduzir desgaste térmico e prolongar a vida útil
• Projeto eficiente de evacuação de cavacos para melhorar o fluxo de trabalho e reduzir tempos de inatividade
• Programável por CNC para trajetórias complexas e operações multi-superfície

Dados principais da máquina (por modelo)

• Diâmetro máximo sobre a bancada: 1250 / 1600 / 2000 / 2500 / 3000 mm
• Diâmetro máximo sobre o carro porta-ferramentas: 800 / 1250 / 1600 / 2000 / 2500 mm
• Peso máximo da peça: 2 / 3 T
• Comprimento máximo da peça: 500 / 750 mm

Configurações recomendadas

• Torreta automática de ferramentas: permite troca rápida entre ferramentas de desbaste e acabamento
• Suporte fixo hidráulico: estabiliza peças cilíndricas longas ou pesadas durante a usinagem
• Contra-ponta programável: fornece suporte adicional para componentes tipo eixo
• Motor de fuso de alto torque: fornece potência constante em baixas rotações para cortes pesados
• Transportador de cavacos reforçado: otimiza o fluxo de cavacos e a limpeza da máquina
• Proteção para operador: garante segurança durante operação com peças grandes

Caso de aplicação

• Cliente: fabricante de cubos para turbinas eólicas (Espanha)
• Casos de uso: mandrilamento e faceamento de cubos de aço fundido de grande diâmetro para rotores de turbinas eólicas
• Configuração: TK6920A equipado com contra-ponta hidráulica, transportador de cavacos e sistema de refrigeração reforçado
• Resultados: tolerância dimensional ±0,02 mm em Ø 2,4 m; usinagem contínua 12+ horas por configuração; eficiência de troca de ferramenta melhorada em ~40 %; cliente relatou aumento de velocidade e melhor acabamento superficial em peças pesadas

Desempenho e precisão

• Precisão de posicionamento: tipicamente dentro de ±0,01–0,02 mm (dependendo da configuração e ferramentas)
• Repetibilidade: tipicamente ±0,008 mm
• Rugosidade superficial alcançável: Ra 0,8–1,6 μm (dependendo do sistema de corte e ferramentas)

Especificações técnicas

• Modelo: TK6920A (série TK)
• Estrutura do fuso com suporte triplo para alta rigidez
• Configurações de grande diâmetro: até φ3000 mm
• Capacidade de peça: até 2–3 toneladas (dependendo da variante)
• Opções de comprimento máximo da peça: 500 mm ou 750 mm
• Sistema de lubrificação forçada para minimizar desgaste térmico
• Projeto eficiente de evacuação de cavacos
• Controle CNC para usinagem multi-superfície complexa
• Tolerâncias típicas alcançáveis: posicionamento ±0,01–0,02 mm; repetibilidade ±0,008 mm; rugosidade Ra 0,8–1,6 μm
