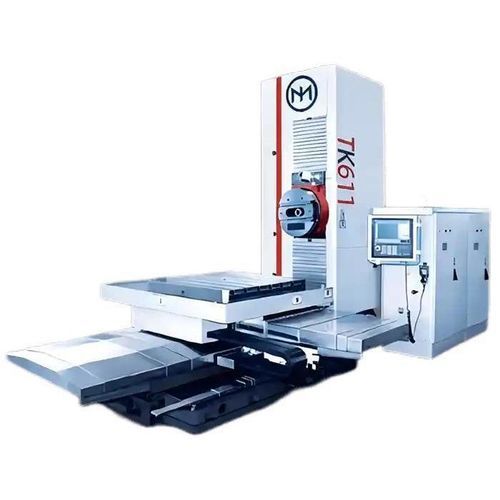

Mandriladora-fresadora CNC TK6111

horizontalde tipo mesade 3 eixos

Visão geral
A TK6113 é uma máquina CNC horizontal de fresamento e mandrilhamento que combina alto binário, rigidez e eficiência para mandrilhamento profundo, fresamento pesado e usinagem multifaces de grandes peças estruturais. Suporta controlo CNC completo em 3 eixos com soluções opcionais de indexação/rotação para operações multifaces complexas.

Detalhes principais do modelo

• Tamanho da mesa: 1400×1600 mm
• Diâmetro do fuso: φ130 mm
• Percursos X/Y/Z: 2000/2000/2000 mm (configuração típica)
• Capacidade de carga da mesa: 8 T

Principais características

• Fuso de grande diâmetro Ø130 mm: binário e rigidez aumentados para mandrilhamento profundo e fresamento pesado.
• Controlo CNC 3 eixos completo (X/Y/Z até 2000 mm): posicionamento preciso e usinagem de trajectórias complexas para componentes grandes.
• Mesa com carga de 8 T e indexação 360° (opcional): suporta usinagem multifaces e processamento rotativo de peças em caixa ou irregulares.
• Cabeça de fuso com transmissão por engrenagens: binário constante em baixas velocidades para mandrilhamento profundo e uso de cortantes grandes.
• Guias lineares e fusos de esferas de alta precisão: mantêm repetibilidade, minimizam folga e asseguram estabilidade térmica a longo prazo.

Configurações recomendadas

• Mesa rotativa CNC 4º eixo: permite usinagem multifaces sem reapertar a peça.
• Cabeça de fresagem em ângulo reto: para cavidades internas ou usinagem de paredes laterais.
• Extensão de placa de base: para componentes extra‑grandes além do tamanho padrão da mesa.
• Coolant Through Spindle (CTS): auxilia no mandrilhamento profundo e refrigeração da ferramenta.
• Sistema de sondagem Renishaw: alinhamento automático da peça e detecção de comprimento de ferramenta.

Caso de aplicação

• Cliente: fabricante de equipamentos pesados – Sudeste Asiático.
• Uso: mandrilhamento e fresamento de carcaças de caixa de velocidades para turbinas eólicas.
• Configuração: TK6113 com mesa rotativa CNC e sistema CTS.
• Resultados: tolerância final do furo ≤ ±0.015 mm em 1200 mm de profundidade; quatro superfícies usinadas numa só fixação usando a mesa rotativa; melhoria de rigidez, automação e redução do tempo de ciclo.

Especificações do produto (tabela)
Parameter | Unit | TK6113
Table size | mm | 1400×1600
Spindle dia. | mm | φ130
X Travel | mm | 1800-2000
Y Travel | mm | 1600-2000
Z Travel | mm | 1200-2000
W Travel | mm | 800
B Travel | | CNC rotary
T slot | mm | 22×125
Table loading | T | 8
CNC controller | | SIEMENS B28D or FANUC OI MD
Axis quantity | | X/Y/Z/W(U)
Spindle taper | | BT50(P50T-1)
Spindle speed | rpm | 2-2000 rpm
Main motor power/torque | kW / Nm | 30 kW (2200 Nm)
Max. boring/drilling dia. | mm | φ300/80
Max. axial feeding force on spindle | mm/min | 23000
X/Y/Z Rapid traverse | mm/min | 3000
X/Y/Z Feeding Speed | mm/min | 5-2000
W axis Feeding speed | mm/min | 5-2000
W axis Rapid traverse | mm/min | 2000
Radial stroke of facing head tool holder | mm | 200
Facing head speed | rpm | 2-125
Max. machining dia. of facing head tool holder | mm | φ800 (Optional)
Max. permitted torque of facing head | Nm | 2600 (Optional)
Feeding speed of facing head | mm/min | 0.2-500 (Optional)
Rapid traverse of facing head tool holder | mm/min | 1000 (Optional)
X/Y/Z Positioning accuracy (GB/T17421.2-2000) | mm | 0.03 / 0.03 / 0.03
W axis Positioning accuracy (GB/T17421.2-2000) | mm | 0.03
B axis Positioning accuracy | | 0.08
X/Y/Z/W Repeated accuracy (GB/T17421.2-2000) | mm | 0.015 / 0.015 / 0.015 / 0.015
B axis Repeated accuracy | | 4*90° ±6"
Machine sizes | m | 6.5×4.2×3.9
Machine weight | T | 32

Especificações técnicas

• Modelo: TK6113
• Fabricante: MINNUO
• Tamanho da mesa: 1400×1600 mm
• Diâmetro do fuso: φ130 mm, cone BT50
• Percursos X/Y/Z: até 2000 / até 2000 / até 2000 mm (intervalos por modelo indicados na tabela)
• Percurso eixo W: 800 mm
• Capacidade de carga da mesa: 8 T (máx.)
• Velocidade do fuso: 2–2000 rpm
• Motor principal: 30 kW (2200 Nm)
• Diâmetro máximo de mandrilamento/furação: φ300 / 80 mm
• Rápido X/Y/Z: 3000 mm/min
• Faixa de avanço X/Y/Z: 5–2000 mm/min
• Precisão de posicionamento X/Y/Z: aprox. 0,03 mm; repetibilidade: 0,015 mm
• Opções de controlador CNC: SIEMENS B28D ou FANUC OI MD
• Módulos opcionais: mesa rotativa CNC (indexação), CTS (Coolant Through Spindle), mesa 4º eixo, cabeça em ângulo reto, sonda Renishaw
