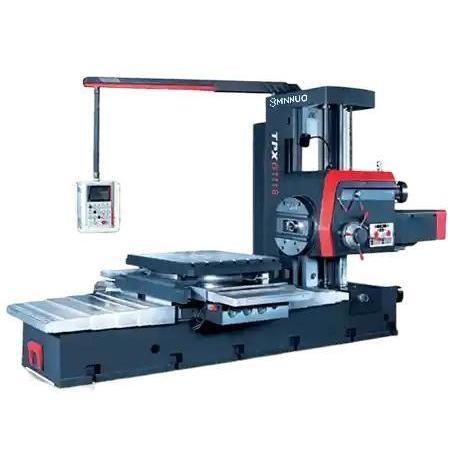

Alesadora de gabarito coordenado de coluna única TPX6111B/2

Visão geral
O TPX6111B/2 é uma alesadora digital de coluna única para operações de alargamento e furação coordenada de precisão. Incorpora um eixo de alargamento φ110 mm, torque máximo do fuso de 1225 N·m e uma mesa rígida 1100×960 mm com capacidade até 2500 kg, permitindo operações repetitivas de furação multiposição, countersink, fresamento de superfícies planas e outras operações baseadas em coordenadas.

Detalhes principais

• Diâmetro do eixo de alargamento: 110 mm
• Torque máximo do fuso: 1225 N·m
• Tamanho da mesa: 1100×960 mm
• Carga máxima na mesa: 2500 kg

Principais características

• Eixo de alargamento φ110 mm, alto torque (1225 N·m): Adequado para alargamentos profundos e acabamentos de grande diâmetro com torque constante.
• Posicionamento digital (compatível DRO): Garante precisão de coordenadas em componentes de geometria complexa.
• Mesa pesada (1100×960 mm, 2,5 t): Suporta conjuntos de média a elevada massa como carcaças, gabaritos e dispositivos de fixação.
• Modos de usinagem flexíveis: Alargamento, fresamento, escareamento, furação e roscamento.
• Coluna e sistema de avanço rígidos: Mantêm estabilidade e precisão geométrica durante ciclos longos de usinagem.

Configurações recomendadas

• Sistema DRO (3 ou 4 eixos): Para alargamento coordenado preciso e realinhamento.
• Cabeçote de face: Para usinagem de faces de flanges e ombros em degrau.
• Cabeçote de fresagem em ângulo reto: Para portas laterais e usinagens não axiais.
• Presetador de ferramentas / kit de sonda: Acelera a configuração e garante profundidade e posição do alargamento.
• Conjunto de hastes de alargamento estendidas: Para cavidades profundas e furos de alta razão de aspecto.

Caso de aplicação

• Cliente: Reparação de caixas de engrenagens industriais (exemplo).
• Caso de uso: Alargamento coordenado de furos de fixação e assentos de pinos em carcaças.
• Configuração: TPX6111B/2 com DRO e cabeçote em ângulo reto para portas laterais (exemplo).
• Resultados relatados: Desvio de alinhamento do alargamento ≤ ±0,02 mm; rugosidade Ra 1,6 µm.

Especificações técnicas

• Diâmetro do eixo de alargamento: 110 mm
• Taper do fuso: Morse No.6 (opcional ISO 7:24 No.50)
• Torque máximo do fuso: 1225 N·m
• Torque máximo do disco plano: 1960 N·m
• Força axial máxima do fuso: 12.250 N
• Faixa de velocidades do fuso: 8–1000 r/min (até 8–1100 em algumas variantes)
• Tamanho da mesa (TPX6111B/2): 1100×960 mm
• Carga máxima da mesa: 2500 kg
• Deslocamentos da mesa (vertical × lateral): 1000 mm × 1250 mm
• Potência do motor principal: 7,5 kW
• Peso da máquina (TPX6111B/2): 14.500 kg
