Mandriladora-fresadora CNC TK6113

horizontalcom mesa giratóriade 3 eixos

Visão geral do produto

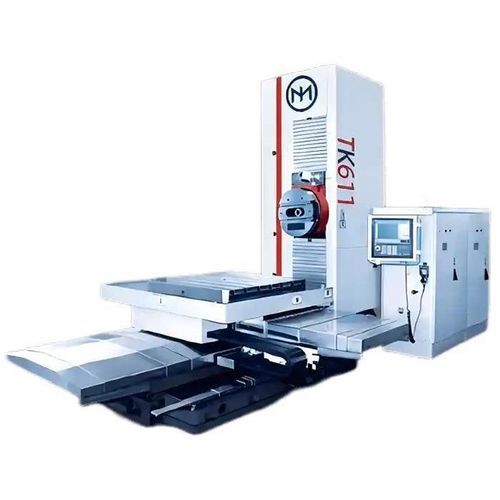

A fresadora e mandriladora horizontal CNC TK6113 combina alto binário, rigidez e eficiência, destacando-se no usinamento de peças complexas com controle multi-eixo e capacidades 3D.

Destaques principais

• Mesa 1400×1600 mm · Fuso Ø130 mm · Percursos X/Y/Z: 2000/2000/2000 mm · Carga máxima da mesa: 8 T

Principais características

• Fuso de grande diâmetro Ø130 mm: fornece binário e rigidez aumentados para mandrilamento profundo e fresamento pesado.
• Controle CNC completo de 3 eixos (X/Y/Z: 2000 mm): oferece posicionamento preciso e usinagem de trajetórias complexas para componentes grandes.
• Mesa com capacidade de 8 T e indexação 360° (opcional): suporta usinagem multifaces e processamento rotativo de peças em caixa ou irregulares.
• Cabeçote de fuso acionado por engrenagens: garante binário constante em baixas rotações para furação profunda e uso de ferramentas de grande diâmetro.
• Guias lineares de alta precisão e fusos de esferas: mantêm repetibilidade, minimizam folgas e asseguram estabilidade térmica a longo prazo.

Configurações recomendadas

• Mesa rotativa 4.º eixo (CNC): possibilita usinagem multifaces sem reaperto.
• Cabeçote de fresagem em ângulo reto: ideal para cavidades internas ou paredes laterais.
• Extensão da placa de base: para componentes extra-grandes além da mesa padrão.
• Fluido através do fuso (CTS): auxilia em furos profundos e refrigeração da ferramenta.
• Sistema de sondagem Renishaw: alinhamento automático da peça e detecção do comprimento da ferramenta.

Caso de aplicação

• Cliente: fabricante de equipamentos pesados – Sudeste Asiático.
• Uso: mandrilamento e fresamento de carcaças de caixas de engrenagens para turbinas eólicas.
• Configuração: TK6113 com mesa rotativa CNC e sistema CTS.
• Resultados: tolerância final de furo ≤ ±0,015 mm em 1200 mm de profundidade; quatro superfícies usinadas em uma única fixação usando mesa rotativa; alta rigidez e automação reduziram tempo de ciclo e esforço de setup.

Especificações do produto (parâmetros selecionados para TK6113)
TAMANHO DA MESA: 1400×1600
DIÂMETRO DO FUSO: Ø130
PERCURSO X: 1800-2000 mm
PERCURSO Y: 1600-2000 mm
PERCURSO Z: 1200-2000 mm
PERCURSO W: 800 mm
PERCURSO B: rotativo CNC
RANHURA T: 22×125 mm
CARGA DA MESA: 8 T
CONTROLADOR CNC: SIEMENS B28D ou FANUC OI MD
QUANTIDADE DE EIXOS: X/Y/Z/W(U)
CONICIDADE DO FUSO: BT50 (P50T-1)
VELOCIDADE DO FUSO: 2-2000 rpm
POTÊNCIA MOTOR PRINCIPAL / BINÁRIO: 30 kW (2200 Nm)
Ø MÁX MANDRILAMENTO/FURAÇÃO: Ø300 / 80 mm
FORÇA MÁX DE AVANÇO AXIAL NO FUSO: 23000
PERCURSO RÁPIDO X/Y/Z: 3000 mm/min
VELOCIDADE DE AVANÇO X/Y/Z: 5-2000 mm/min
VELOCIDADE DE AVANÇO EIXO W: 5-2000 mm/min
PERCURSO RÁPIDO EIXO W: 2000 mm/min
CURSO RADIAL DO PORTA-FERRAMENTA DO CABEÇOTE DE FACING: 200 mm
VELOCIDADE CABEÇOTE DE FACING: 2-125 rpm
Ø MÁX USINÁVEL DO PORTA-FERRAMENTA DO CABEÇOTE DE FACING: Ø800 (Opcional)
TORQUE MÁX PERMITIDO DO CABEÇOTE DE FACING: 2600 Nm (Opcional)
VELOCIDADE DE AVANÇO DO CABEÇOTE DE FACING: 0.2-500 mm/min (Opcional)
PERCURSO RÁPIDO DO PORTA-FERRAMENTA DO CABEÇOTE DE FACING: 1000 mm/min (Opcional)
PRECISÃO DE POSICIONAMENTO X/Y/Z (GB/T17421.2-2000): 0.03/0.03/0.03 mm
PRECISÃO DE POSICIONAMENTO EIXO W (GB/T17421.2-2000): 0.03 mm
PRECISÃO POSICIONAMENTO EIXO B: 0.08°
REPETIBILIDADE X/Y/Z/W (GB/T17421.2-2000): 0.015/0.015/0.015/0.015 mm
REPETIBILIDADE EIXO B: 4*90° ±6″
TAMANHO MÁQUINA (aprox.): 6.5×4.2×3.9 m
PESO MÁQUINA: 32 T

Especificações técnicas

• Modelo: TK6113
• Tamanho da mesa: 1400×1600 mm
• Diâmetro do fuso: Ø130 mm (cabeçote acionado por engrenagens)
• Percursos (X/Y/Z): 2000/2000/2000 mm (faixas nominais)
• Carga máx. da mesa: 8 toneladas
• Controle: SIEMENS B28D ou FANUC OI MD
• Conicidade do fuso: BT50
• Motor principal: 30 kW (2200 Nm)
• Aplicações típicas: mandrilamento de grande estrutura, fresamento pesado, usinagem multifaces
