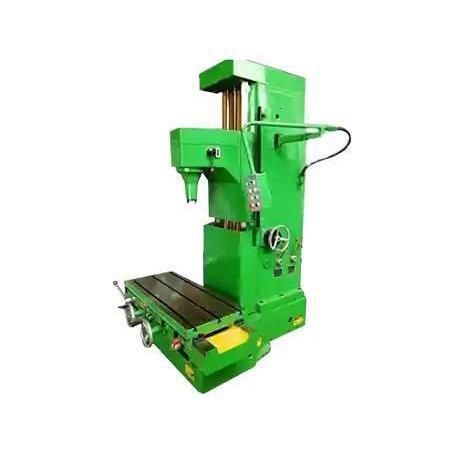

Mandriladora horizontal T8018A

para a indústria automóvelpara a indústria navalpara o setor da energia

Visão geral
O T8018A é uma máquina de mandrilamento fino para blocos de cilindros, concebida para proporcionar elevada circularidade e precisão de acabamento em furos internos. A faixa de Ø 30–180 mm e a profundidade máxima de 450 mm permitem atender a diversos blocos de motores a gasolina e diesel usados em reparação automóvel, marítima e de geradores.

Principais capacidades

• Diâmetro de processamento: 30–180 mm
• Profundidade máxima de mandrilamento: 450 mm
• Avanço do fuso (selecionável): 0,05 / 0,10 / 0,20 mm/rot
• Velocidade de rotação do fuso: variável continuamente

Principais características

• Ampla faixa de diâmetros (30–180 mm): Suporta blocos de motor compactos e grandes, em linha e em V.
• Controlo de avanço em incrementos finos: Três opções seleccionáveis para mandrilamento de acabamento de precisão.
• Base e conjunto de fuso robustos: Minimiza vibração e mantém o alinhamento durante mandrilamentos profundos.
• Cabeçote de mandrilamento de ajuste rápido: Reduz o tempo de configuração entre diferentes diâmetros.
• Parada de profundidade e relógios comparadores: Garantem alinhamento consistente e repetibilidade da profundidade de acabamento em múltiplos cilindros.

Configurações recomendadas

• Kit de ferramentas de centralização para concentricidade precisa
• Relógio comparador com base magnética para medir cone, circularidade e desvio axial
• Gabaritos de fixação ajustáveis para troca rápida entre blocos em linha e em V
• Conjunto de hones de acabamento para polimento final e controlo da retenção de óleo
• Spray de refrigeração ou soprador de cavacos para manter a área de corte limpa

Caso de aplicação

• Cliente: Oficina de reconstrução automóvel (exemplo)
• Uso: Mandrilamento de blocos diesel de 4 cilindros para pistões sobredimensionados
• Configuração: T8018A com base de centralização de precisão e acessório de honer
• Resultados: Desvio do diâmetro < ±0,01 mm; Acabamento Ra 0,8–1,2 µm; furos prontos para pistão
• Feedback: Acabamento fiável que muitas vezes elimina a necessidade de honing secundário

Especificações do produto

• Modelo: T8018A
• Diâmetro de processamento: 30–180 mm
• Profundidade máxima de mandrilamento: 450 mm
• Velocidade de rotação do fuso: variável continuamente (r/min)
• Avanço do fuso: 0,05 / 0,10 / 0,20 mm/rot
• Potência de usinagem: 3,75 kW
• Dimensões totais (C x L x A): 2000 x 1235 x 1920 mm
• Dimensões de embalagem (C x L x A): 1400 x 1400 x 2250 mm
• Peso líquido / bruto: 2000 kg / 2200 kg
• Projetada para alta circularidade e precisão de acabamento em furos internos de blocos de cilindros

Acessórios e consumíveis recomendados

• Adaptadores de honer e conjuntos de hones de acabamento
• Kits de centralização e alinhamento
• Relógios comparadores com base magnética e instrumentos de medição
• Gabaritos ajustáveis e dispositivos de fixação sob medida
