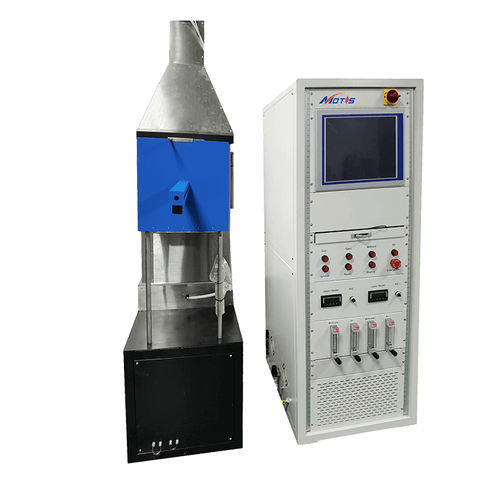

Equipamento de teste de fluxo de calor OSU

automáticode materiaisindustrial

O aparelho OSU Rate of Heat Release Apparatus é utilizado para determinar a taxa de libertação de calor do material da cabina da aeronave, em conformidade com o título 14 CFR 25.853(d) e o capítulo 5 do manual de provas de fogo da FAA. Resumo do ensaio de taxa de libertação de calor OSU A amostra é montada verticalmente e empurrada para dentro da câmara de ensaio. Um fluxo de ar constante a uma temperatura constante é fornecido à câmara de ensaio, enquanto um calor radiante de 3,5 w/cm2 e uma chama piloto são aplicados à superfície exposta do provete. A taxa de libertação de calor da amostra em combustão é calculada medindo a temperatura antes e depois de passar pela câmara de ensaio. O ensaio OSU aplica-se a materiais nos seguintes locais da aeronave: - Painéis de teto e de parede - Divisórias - Estruturas de cozinha - Paredes de armários grandes - Compartimentos de armazenamento O Aparelho de Libertação de Calor da OSU consiste em - Câmara de ensaio fabricada em aço inoxidável e isolada a 25 mm, com janela de observação lateral e porta com junta. - Quatro elementos de aquecimento de carboneto de silício, tipo LL 508mm por 16mm. - O elemento de aquecimento é controlado por dois controladores de temperatura PID para proporcionar um aquecimento radiante consistente. - O sistema de distribuição de ar oferece um caudal de ar consistente de 21-24 graus. - Fluxo de ar a 0,04 metros cúbicos por segundo. - Chiller e dispositivo de transferência de calor para o sistema de arrefecimento do ar. - Ventilador de alta pressão para fornecer o caudal de ar. - Termopilhas para medição da taxa de libertação de calor, cinco junções de termopares quentes na pilha e cinco junções frias na câmara de ar. - Dois medidores de fluxo de calor arrefecidos a água para medir a densidade do fluxo de calor no centro e no canto. - Controlador de caudal mássico de gás metano para calibração automática do sistema.
