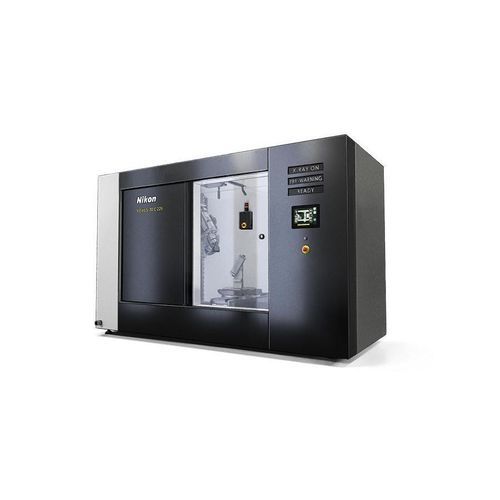

Sistema de inspeção por raios X VOXLS 30 C series

3Dpara tomografia computadorizadaCT

Visão geral A série VOXLS 30 Nikon de sistemas de raio X e CT oferece estabilidade mecânica de nível metrológico num formato adequado à produção. Disponível com opções de fonte de 225 kV, 320 kV e 450 kV, a série cobre inspeções de materiais de baixa a alta densidade e é adequada para laboratórios e fluxos de produção automatizados.

Capacidades principais

• Preparado para automação: autoloaders/integração robótica, portas de transferência rápida e Nikon Automation OPC UA Interface para conectividade em chão de fábrica e inspeções repetíveis independentes do operador.
• Múltiplas opções de fonte: configurações de 225 kV, 320 kV e 450 kV (alvos microfoco rotativos ou de reflexão conforme o modelo) para ajustar penetração ao tamanho e densidade da peça.
• Mecânica de grau metrológico: manipulador com base em granito, colunas de aço rígido, motores de precisão e encoders lineares para estabilidade mecânica e térmica e resultados repetíveis.
• FID motorizado: ajuste submilimétrico para otimizar fluxo de fótons, ampliação e tempos de varredura.
• Visibilidade e segurança do operador: porta externa de vidro de 1,3 m com intertravamento do manipulador e câmeras internas para posicionamento seguro com portas de proteção fechadas.

Envelope de varredura e melhorias de resolução

• Modos avançados de aquisição (X.Tend Helical CT, Panel Shift, Pixel Split CT, Offset.CT) para digitalizar peças mais altas, mais largas ou irregulares e aumentar a resolução efetiva quando necessário.
• Panel Shift e Offset.CT permitem digitalizar objetos mais largos que o detector ou alcançar maior resolução em peças largas.
• X.Tend Helical CT possibilita digitalizar objetos altos em uma única aquisição, reduzindo artefatos de cone‑beam e de costura.

Principais funcionalidades / destaques

• Três opções de modelo: VOXLS 30 C 225 / 30 C 320 / 30 C 450 com energias de fonte 225/320/450 kV.
• Opção 225 kV Rotating.Target 2.0 para maior densidade de potência e varreduras mais rápidas com SNR melhorado; refrigeração avançada para operação contínua em alta potência.
• FID motorizado para desenvolvimento de técnicas e otimização de fluxo e ampliação.
• Manipulador em granito e encoders de precisão para repetibilidade e precisão metrológica.
• Interfaces de automação e portas de transferência rápida para integração em produção de alto rendimento.

Aplicações industriais

• Automotivo: peças de motor fundidas, componentes eletrônicos, sistemas de direção.
• Baterias: inspeção de célula a pacote e análises de falhas.
• Aeroespacial & defesa: análises de tendência e fluxos de inspeção conformes a normas.
• Metais & fabricação aditiva: porosidade, detecção de defeitos e controlo dimensional.
• Dispositivos médicos: inspeção de componentes regulados com exigência de precisão.
• Eletrónica: inspeção BGA, rachas em fios de ligação, análise multicamadas de PCB.
• Investigação & academia: materiais, fósseis, testemunhos de perfuração e aplicações em ciências da vida.

Especificações técnicas

• Nome da série: VOXLS 30 Series (Nikon)
• Opções de energia de fonte: 225 kV, 320 kV, 450 kV
• VOXLS 30 C 225: 225 kV Microfocus Rotating.Target 2.0 ou alvo microfoco de reflexão 225 kV; detetor flat‑panel; vol. máx. de varredura: Ø 620 mm × H 1025 mm; massa máxima da amostra (carga central): 50 kg; massa do sistema: ~6.950 kg.
• VOXLS 30 C 320: alvo microfoco de reflexão 320 kV; funcionalidade Penta Source disponível; detetor flat‑panel; vol. máx.: Ø 610 mm × H 1050 mm; massa máxima da amostra: 100 kg; massa do sistema: ~10.350 kg.
• VOXLS 30 C 450: 450 kV microfoco rotativo ou de reflexão; detetor flat‑panel; Nikon CLDA disponível; vol. máx.: Ø 610 mm × H 1050 mm; massa máxima da amostra: 100 kg; massa do sistema: ~10.350 kg.
• Plataforma mecânica: manipulador com base em granito, colunas em aço rígido, motores de precisão e encoders lineares.
• Modos de varredura: Offset.CT, Panel Shift, Pixel Split CT, X.Tend Helical CT.
• Interface de automação: Nikon Automation OPC UA Interface.
• Segurança & auxílios ao operador: porta externa de vidro 1,3 m com intertravamento, câmeras internas, portas de transferência rápida.
• Opções: Rotating.Target 2.0, CLDA (450 kV), Penta Source (320 kV) e complementos de detetor/processamento de imagem.
