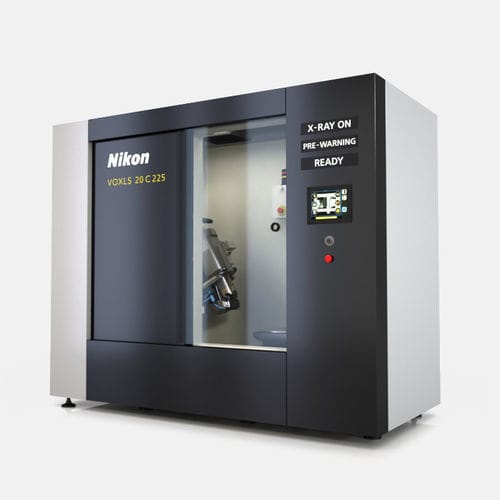

Sistema de inspeção por raios X VOXLS 20

CTautomáticorobótico

Visão geral
Os sistemas da série VOXLS 20 da Nikon proporcionam capacidades de inspeção CT líderes do setor num formato compacto, com energias de varredura de até 225 kV. A série é projetada para precisão e fiabilidade, com um manipulador sobre base de granito de nível metrológico e estruturas de aço rígido que asseguram qualidade elevada dos dados de raios X e CT em um equipamento que cabe através de uma porta dupla padrão.

Conceitos-chave do produto

• Sistemas CT compactos e economia de espaço, concebidos para laboratórios de controlo de qualidade e ambientes de produção com área limitada.
• Energias de varredura até 225 kV (com opção de alvo de transmissão de 160 kV) para suportar uma ampla gama de tipos e densidades de amostras.
• Plataforma mecânica de grau metrológico (base em granito, torres de aço rígido) para estabilidade mecânica e térmica superior, permitindo dados CT precisos, exatos e repetíveis.

Destaques do produto

• Envelope de inspeção superior para o tamanho do sistema, permitindo a análise de amostras diversas num único equipamento.
• Configuração de dupla fonte motorizada (VOXLS 20 C 225): seleção rápida entre alvo de reflexão 225 kV (alto fluxo/produtividade) e alvo de transmissão 160 kV (melhor resolução).
• Aprimoramentos de varredura disponíveis (p.ex.: X.Tend Helical CT, Offset.CT, Panel Shift CT) para expandir o envelope de varredura, melhorar a nitidez e aumentar a resolução.
• Otimização da fonte: ferramenta para simplificar a substituição do filamento, configuração e otimização contínua, melhorando o desempenho e a vida útil do filamento.
• Design centrado no operador: grande janela de visualização para posicionamento seguro da amostra, porta motorizada (abertura rápida), trocador de filtros e outras funcionalidades de usabilidade.
• Pronto para automação: suporta Perfis de Varredura, Varredura em Lote, Autoloader ou carregamento robótico via interface Nikon Automation OPC UA para integração autónoma em produção.

Aplicações
A série VOXLS 20 é adequada para uma ampla gama de indústrias e tarefas que exijam inspeção CT de alta qualidade em espaço reduzido, incluindo:

• Automóvel: inspeção de sistemas elétricos, peças estruturais leves, BGA, fios de união.
• Aeroespacial: inspeção detalhada de peças críticas como pás de turbina e conjuntos complexos.
• Académico e investigação: fósseis, compósitos, ligas e espécimes biológicos que requerem alta resolução e tecnologias de aprimoramento de varredura.
• Baterias: I&D, análise de falhas e controlo de qualidade de células e módulos.
• Fabricação aditiva: inspeção de geometria complexa, estruturas internas e defeitos em peças impressas 3D.
• Fundição e componentes pequenos a médios: deteção de inclusões, porosidade e contração.

Capacidades técnicas e vantagens operacionais
A série VOXLS 20 combina mecânica de grau metrológico, fontes X configuráveis e um conjunto de aprimoramentos hardware/software para permitir decisões confiantes e elevado rendimento. A plataforma suporta varreduras de alta resolução (alvo de transmissão) e varreduras de alto fluxo (alvo de reflexão), com funcionalidades que simplificam a manutenção e reduzem o tempo de inatividade.

Especificações técnicas

• Fonte: Microfoco 225 kV com alvo de reflexão estático ou rotativo
• Fonte opcional: 160 kV com alvo de transmissão
• Volume máximo de varredura: 555 x 759 mm (Ø x H)
• Tamanho máximo da amostra: 750 x 1,297 mm (Ø x H)
• Peso máximo da amostra: 90 kg (carga central)
• Dimensões do sistema (C x L x A): 2,451 x 1,173 x 2,018 mm
• Peso do sistema: 4,800 kg
