Medidor de diâmetro AccuScan 60 series

de superfíciede arredondamentode excentricidade

Visão geral

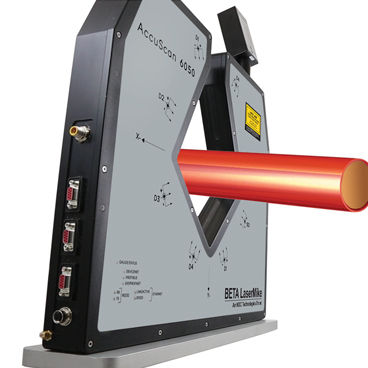

O AccuScan 6000 é um medidor laser de diâmetro e ovalidade de quatro eixos, projetado para medições inline em alta velocidade de produtos extrudados ou trefilados cilíndricos e perfilados. O sistema fornece cobertura circumferencial completa para detectar variações de diâmetro, ovalização e irregularidades de superfície com repetibilidade por varredura de até 1 µm.

Características e benefícios

• Varredura de quatro eixos que oferece a cobertura de medição mais abrangente e um diâmetro médio mais representativo.
• Precisão de ovalização de até 100% quando o produto está alinhado com os eixos de medição; superior a sistemas de 2 e 3 eixos.
• Melhoria na detecção de defeitos — até 25% melhor detecção de saliências e estrangulamentos em comparação a sistemas de três eixos.
• Taxas de medição ultrarrápidas — até 2400 varreduras/seg por eixo (9600 varreduras/seg no total) para detecção instantânea em linhas de alta velocidade.
• Alta precisão em varredura única e excelente repetibilidade para reduzir sucata e melhorar o rendimento do processo.

Aplicações

• Tubo médico de plástico: cateteres, tubos de administração de medicamentos, tubos cirúrgicos e outros tubos médicos de pequeno diâmetro.
• Fios e cabos: LAN, coaxial, aplicações médicas, automotivas e cabos especiais.
• Tubos plásticos automotivos e tubos termoencolhíveis.
• Cordas, linhas e outros produtos extrudados/trefilados cilíndricos, planos ou com perfil específico.

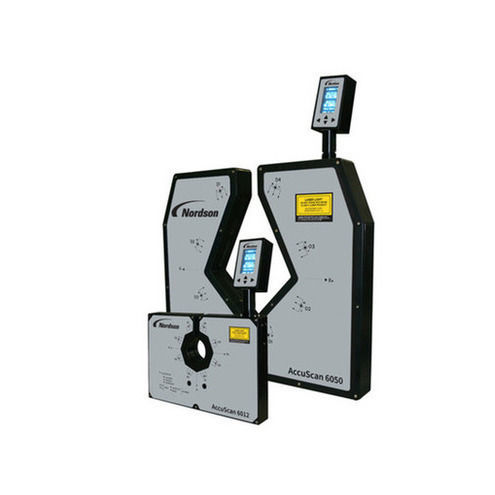

Dois modelos disponíveis
Model | AccuScan 6012 | AccuScan 6050
Number of Axes | 4 | 4
OD Range | 0.1 - 12 mm (0.004 – 0.47 in) | 0.5 - 50 mm (0.020 - 2.00 in)
Gate Size | 16 mm (0.63 in) | 60 mm (2.36 in)
Accuracy | ±0.0005 mm (±0.000020 in) | ±0.001 mm (±0.000040 in)
Repeatability | ±1 µm ±0,025% | ±2 µm ±0,025%
Resolution | 0.00001 mm (0.0000004 in) | 0.00001 mm (0.0000004 in)
Scan Rate | 2400 scans/sec/axis (total 9600 scans/sec) | 2400 scans/sec/axis (total 9600 scans/sec)

Especificações técnicas e informações adicionais

• Princípio de medição: micrômetro laser com varredura de quatro eixos para diâmetro e ovalização.
• Calibração: algoritmo otimizado para máxima precisão em varredura única e repetibilidade no nível de micrômetros.
• Integração: projetado para integração inline em linhas de extrusão, produção de cabos e tubos com saída de dados em tempo real para controle de processo.
• Cobertura de defeitos: eixos adicionais reduzem zonas cegas e aumentam a probabilidade de detecção de defeitos locais.
