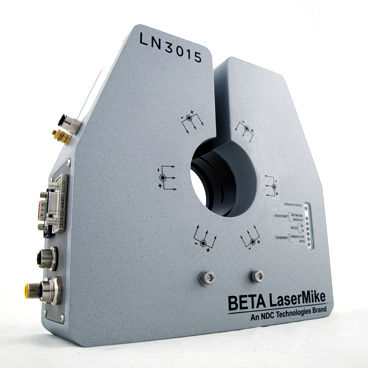

Detector de falhas para cabos LN3000 series

fixodigital

Visão geral
A série LN da Nordson é um medidor de saliências (lumps) e estrangulamentos (neckdowns) de três eixos, concebido para detetar com precisão defeitos de diâmetro de curta duração em produtos extrudidos a elevadas velocidades de produção. Três eixos óticos espaçados a 60° aumentam a cobertura circumferencial para identificar alterações súbitas da superfície em fios, cabos, mangueiras, tubos e perfis extrudidos semelhantes.

Características e benefícios

• Registo e reporte de defeitos – captura altura, comprimento, quantidade e posição dos defeitos para rastreabilidade e controlo de processo.
• Comunicações abrangentes – RS232, Telnet, EtherNet/IP, Ethernet, DeviceNet, Profibus e Profinet para fácil integração.
• Diagnósticos integrados – verificações por eixo do sinal para maximizar o tempo de funcionamento.
• Visualização para operador – indicadores de estado codificados por cor para deteção rápida de falhas.
• Sincronização com troca de bobina – aceita sinais de trocadores de bobina para limpar e inicializar dados.
• Construção robusta – invólucro metálico selado que minimiza contaminação por luz e pó.
• Interface integrada – ecrã a bordo, não é necessário monitor externo.

Modelos

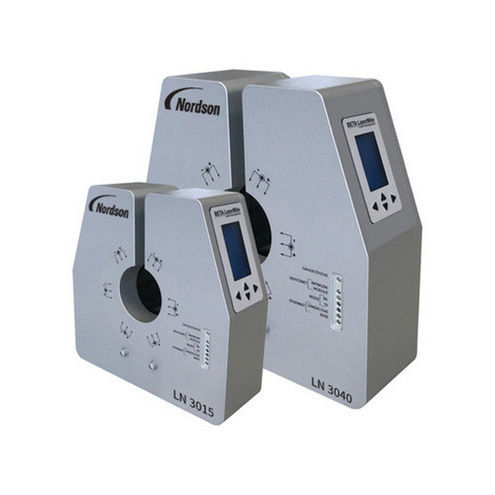

Modelos: LN3015-P | LN3040-P
Número de eixos: 3 | 3
Diâmetro do produto: 0.02–15 mm (0.0008–0.6 in.) | 0.04–40 mm (0.0016–1.57 in.)
Tamanho do gate: 18 mm (0.71 in.) | 48 mm (1.89 in.)
Altura mínima detectável: 0.02 mm (0.0008 in.) | 0.05 mm (0.0020 in.)
Altura máxima detectável: 2 mm (0.08 in.) | 10 mm (0.40 in.)
Comprimento mínimo do defeito: 0.5 mm (0.02 in.) | 0.5 mm (0.02 in.)
Precisão: Maior entre ±0.011 mm (±0.0004 in.) ou ±3% da altura máxima do defeito | Maior entre ±0.018 mm (±0.0007 in.) ou ±3% da altura máxima do defeito
Taxa de digitalização: 250,000 scans/sec/axis | 250,000 scans/sec/axis
Velocidade máxima de linha: 3000 m/min (9,842 ft/min.) | 3000 m/min (9,842 ft/min.)

Especificações técnicas

• Série: LN3000
• Modelos disponíveis: LN3015-P, LN3040-P
• Número de eixos óticos: 3 (espalhados a 60°)
• Intervalo de diâmetros: 0.02–15 mm (LN3015-P); 0.04–40 mm (LN3040-P)
• Tamanhos de gate: 18 mm (LN3015-P); 48 mm (LN3040-P)
• Altura mínima detectável: 0.02 mm (LN3015-P); 0.05 mm (LN3040-P)
• Altura máxima detectável: 2 mm (LN3015-P); 10 mm (LN3040-P)
• Comprimento mínimo do defeito: 0.5 mm
• Precisão: depende do modelo; indicada como o maior valor entre uma tolerância fixa micrométrica ou ±3% da altura máxima do defeito
• Taxa de digitalização: 250,000 scans/sec por eixo
• Velocidade máxima de linha: até 3000 m/min
• Comunicações: RS232, Telnet, EtherNet/IP, Ethernet, DeviceNet, Profibus, Profinet
• Diagnósticos e visualização: diagnósticos por eixo incorporados e indicadores de estado codificados por cor
• Invólucro: metal selado para minimizar contaminação por luz e pó
• Interface do operador: integrada, sem necessidade de display externo

Aplicações típicas

• Inspeção em linha de fios e cabos extrudidos para detecção de saliências e estrangulamentos.
• Controlo de qualidade de mangueiras, tubos e perfis extrudidos.
• Linhas de extrusão de alta velocidade que exigem deteção e reporte rápidos de defeitos de diâmetro.
