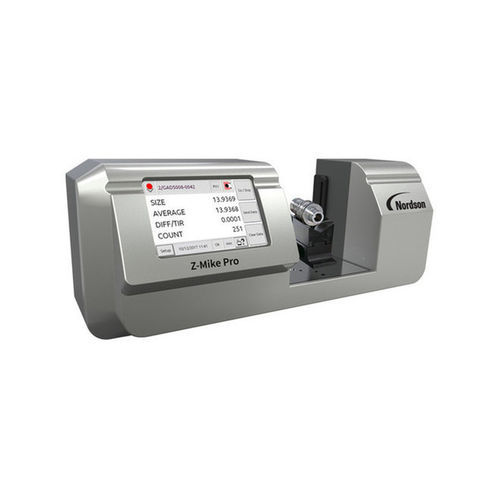

Micrômetro óptico Z-Mike Pro series

a lasercomputadorizadoexterno

Visão geral
O Z-Mike Pro é um micrômetro laser sem contato para inspeção dimensional de peças de precisão, adequado para chão de fábrica e laboratórios de metrologia. Mede diâmetro, ovalidade, diâmetro de corte efetivo, conicidade e TIR sem tocar a peça, evitando deformação mecânica e influência do operador. Os modelos fornecem precisão até ±0,5 µm; a repetibilidade depende do modelo e está indicada abaixo. As medições são rastreáveis a padrões nacionais (NIST).

Características & Benefícios

• Design óptico e eletrônica patenteados para precisão e repetibilidade consistentes.
• Calibração automática e compensação térmica para resultados estáveis em ambientes de produção.
• Precisão de medição insensível ao acabamento da superfície (brilhante, fosco, colorido) e à luz ambiente dispersa.
• Técnica sem contato elimina erros induzidos pelo operador e evita deformação da peça.
• Não exige centralização precisa — configuração mínima para ampla gama de tamanhos de peça.
• Invólucro fundido selado, adequado para ambientes de fábrica com poeira e umidade.
• Tela sensível ao toque de alta resolução; armazenamento e recuperação de múltiplos programas de produto.
• E/S integradas para integração direta com manuseio automatizado e controle de movimento.

Dois modelos disponíveis
Medição | Z-Mike Pro 25 | Z-Mike Pro 50
Faixa de medição | 0,100–25,4 mm (0,004–1,0 pol.) | 0,254–50 mm (0,010–2,0 pol.)
Repetibilidade | ±0,13 µm | ±0,25 µm
Precisão | ±0,5 µm | ±0,76 µm
Profundidade de campo | ±0,75 x 25 mm | ±1,5 x 50 mm
Velocidade do feixe laser | 50 m/sec | 100 m/sec
Coeficiente de temperatura | <0,2 µm/°C | <0,2 µm/°C
Calibração | Calibrado de fábrica (rastreável NIST) | Calibrado de fábrica (rastreável NIST)

Aplicações

• Inspeção de árvores de cames, virabrequins, peças brutas para ferramentas de corte e outras peças cilíndricas ou rotativas de precisão.
• Metrologia de laboratório e inspeção inline de produção quando é necessária medição sem contato e alta precisão.

Especificações técnicas

• Modelos: Z-Mike Pro 25, Z-Mike Pro 50
• Capacidades de medição: diâmetro, ovalidade, diâmetro de corte efetivo, conicidade, TIR
• Repetibilidade: ±0,13 µm (Pro 25); ±0,25 µm (Pro 50)
• Precisão: ±0,5 µm (Pro 25); ±0,76 µm (Pro 50)
• Faixas de medição: 0,100–25,4 mm (Pro 25); 0,254–50 mm (Pro 50)
• Profundidade de campo/área de medição: ±0,75 x 25 mm (Pro 25); ±1,5 x 50 mm (Pro 50)
• Velocidade do feixe: 50 m/s (Pro 25); 100 m/s (Pro 50)
• Coeficiente térmico: <0,2 µm/°C
• Calibração: calibrado de fábrica, rastreável NIST
• Construção: invólucro fundido selado para uso em chão de fábrica
• Interface: tela sensível ao toque; múltiplos programas produto armazenáveis
• Integração: E/S integradas para automação e controle de movimento
