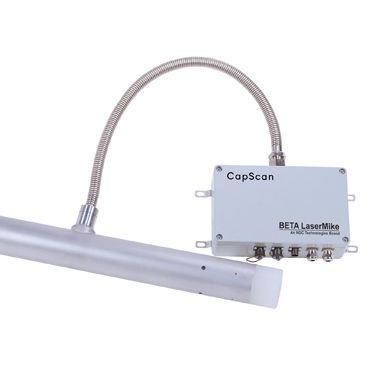

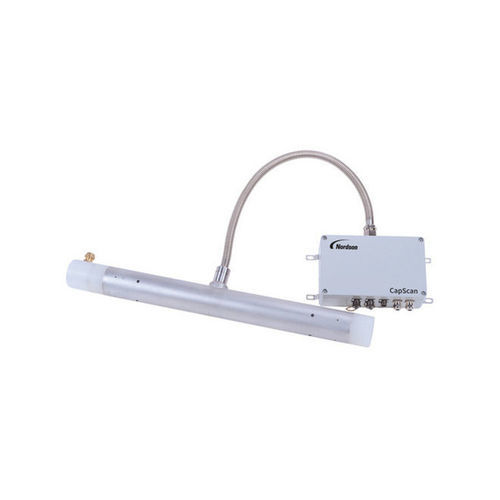

Medidor de diâmetro CapScan 2000

de capacitânciade comprimentocapacitivo

Visão geral
O CapScan 2000 é um sistema de medição de capacitância em processo, sem deriva, projetado para fabricação de cabos e aplicações datacom. Permite a correlação on-line e em alta velocidade dos dados de capacitância in-process e post-process para detectar desvios de processo precocemente, reduzir reclassificações e rejeitos, e aumentar o rendimento do produto.

Características e benefícios

• Medição de alta precisão – leituras precisas em instalações com calha úmida ou seca a velocidades de linha até 3.000 m/min.
• Eletrônica sem deriva – ponte de autobalanceamento proprietária, ganho automático e autocalibração para resultados estáveis e repetíveis.
• Análise em tempo real – saída analógica rápida adequada para análise FFT/SRL para ajudar a evitar falhas SRL dispendiosas.
• Conectividade flexível – interfaces para PLCs, PCs ou controladores Nordson para integração de processo.
• Opção Dry Trough – tampas de extremidade de alta pressão disponíveis para instalações secas.

Três modelos disponíveis
KG2008 | Alcance do cabo: 0,1–8 mm (0,004–0,32 pol.) | Precisão: Zero ±0,1 pF/m; Ganho ±0,2% | Largura de banda SRL: 3,0 GHz | Eletrodo curto: 66,6 mm (2,62 pol.) | Eletrodo longo: 100 mm (3,94 pol.)
KG2016 | Alcance do cabo: 0,1–16 mm (0,004–0,63 pol.) | Precisão: Zero ±0,1 pF/m; Ganho ±0,2% | Largura de banda SRL: 2,0 GHz | Eletrodo curto: 100 mm (3,94 pol.) | Eletrodo longo: 150 mm (5,90 pol.)
KG2025 | Alcance do cabo: 0,1–25 mm (0,004–0,98 pol.) | Precisão: Zero ±0,1 pF/m; Ganho ±0,5% | Largura de banda SRL: 2,0 GHz | Eletrodo curto: 100 mm (3,94 pol.) | Eletrodo longo: 150 mm (5,90 pol.)

Aplicações

• Monitoramento de capacitância em linha para produção de cabos datacom e telecom.
• Correlação de medições in-process e post-process para controlar SRL, diafonia e atenuação.
• Linhas de produção de alta velocidade que exigem controle contínuo de processo e detecção precoce de falhas.

Características / especificações técnicas

• Tipo de sistema: medidor de capacitância em processo sem deriva para medição de cabos.
• Velocidade de linha suportada: medições até 3.000 m/min (dependendo do modelo e da instalação).
• Eletrônica: baixa relação sinal-ruído e design proprietário sem deriva.
• Estabilidade: autobalanceamento de ponte, ganho automático e autocalibração.
• Saídas: saída analógica rápida adequada para análise FFT/SRL; integração com PLCs, PCs ou controladores Nordson.
• Opções de instalação: calha úmida ou seca; opção Dry Trough com tampas de extremidade de alta pressão.
• Modelos: KG2008, KG2016, KG2025 (ver tabela de modelos para faixas e precisões).
