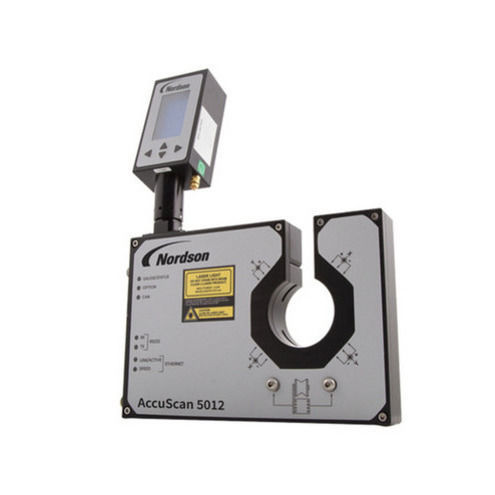

Medidor de diâmetro AccuScan 50 series

de perfisópticoa laser

Visão geral O medidor de diâmetro de dois eixos AccuScan 5000 realiza medições de diâmetro e perfil em alta velocidade a 2400 varreduras por segundo por eixo (4800 medições/s no total). Fornece precisão por varredura líder no setor para verificação de tolerâncias em linha, monitoramento de perfis e detecção rápida de defeitos em produtos cilíndricos e perfis. Os modelos cobrem faixas de Ø até 80 mm (3,15 in.) para diferentes requisitos de produção.

Características & Benefícios

• A opção High-Speed Tolerance Checking permite detecção precoce e confiável de grumos e estrangulamentos para reduzir sucata e retrabalho.
• Purge de ar integrado protege as janelas do sensor contra poeira e detritos, aumentando o tempo de atividade e reduzindo a manutenção.
• Suporte amplo de comunicações: RS-232, EtherNet/IP, Ethernet TCP/IP, DeviceNet, Profinet, Profibus, E/S analógica e digital, facilitando a integração com PLC/sistemas de fábrica.
• Opção de lógica STAC (trançado/torcido/armado/corrugado) para leituras precisas de máximo/mínimo ou envelope em produtos profilados e revestidos a taxas maiores, acelerando o controle de processo.

Vários Modelos Disponíveis
Modelos (série): AccuScan 5012, AccuScan 5040, AccuScan 5080

Tabela de especificações
Modelo | Faixa OD | Tamanho do portão | Precisão | Resolução | Taxa de varredura
AccuScan 5012 | 0.1 - 12 mm (0.004 - 0.47 in.) | 16 mm (0.63 in.) | ±0.0005 mm (±0.000020 in.) | 0.00001 mm (0.0000004 in) | 2400 varreduras/sec/eixo
AccuScan 5040 | 0.2 - 40 mm (0.008 - 1.50 in.) | 52 mm (2.05 in.) | ±0.001 mm (±0.000040 in.) | 0.00001 mm (0.0000004 in) | 2400 varreduras/sec/eixo
AccuScan 5080 | 1.27 - 80 mm (0.050 - 3.15 in.) | 108 mm (4.25 in.) | ±0.002 mm (±0.000080 in.) | 0.00001 mm (0.0000004 in) | 2400 varreduras/sec/eixo

Aplicações

• Verificação de tolerâncias e detecção de defeitos em linha em alta velocidade
• Monitoramento de perfis e formas complexas (tubos, cabos, fios, filmes, extrusões)
• Feedback para controle de processo em linhas de produção para reduzir desperdício e melhorar rendimento

Especificações técnicas

• Taxa de varredura: 2400 varreduras por segundo por eixo (4800 medições/s total)
• Resolução: 0.00001 mm (0.0000004 in)
• Precisão (dependente do modelo): 5012 ±0.0005 mm; 5040 ±0.001 mm; 5080 ±0.002 mm
• Faixas OD: 0.1–12 mm (5012), 0.2–40 mm (5040), 1.27–80 mm (5080)
• Tamanhos do portão: 16 mm (5012), 52 mm (5040), 108 mm (5080)
• Purge de ar integrado para proteção óptica e manutenção reduzida
• Opções: High-Speed Tolerance Checking e lógica STAC para construções de produto especiais
• Comunicações: RS-232, EtherNet/IP, Ethernet TCP/IP, DeviceNet, Profinet, Profibus, E/S analógica e digital
• Projetado para integração em linha e controle de processo em tempo real
