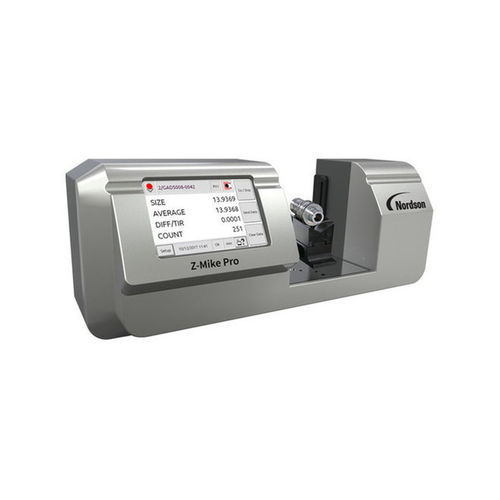

Micrômetro a laser Z-Mike Pro series

de varreduracomputadorizadoexterno

Visão geral
O Z-Mike Pro é um micrômetro a laser sem contato concebido para inspeção dimensional e controlo de processo em ambientes industriais. Fornece medições absolutas para componentes delicados, macios, frágeis, quentes ou irradiados, ajudando fabricantes e oficinas a cumprir tolerâncias apertadas em laboratório e produção. Funções de medição: diâmetro, ovalidade, diâmetro de corte efetivo, conicidade e TIR. A técnica sem contato elimina deformação da peça e erros induzidos pelo operador; as medições são rastreáveis a padrões nacionais (NIST).

Características & Benefícios

• Design óptico e eletrónica patenteados para elevada precisão e repetibilidade excecional (até ±0,13 µm).
• Calibração automática que mantém a precisão em toda a gama de medição e compensa variações de temperatura no chão de fábrica.
• Precisão independente do tipo de superfície (brilhante, fosca, colorida) e da luz ambiente difusa.
• Medições rastreáveis a padrões nacionais (NIST) para garantia de qualidade.
• Técnica sem contato que elimina erros induzidos pelo operador e evita deformação das peças.
• Pouco ou nenhum centramento necessário — ajustes mínimos para ampla variedade de tamanhos.
• Invólucro fundido resistente, selado contra poeira e humidade para uso industrial.
• Ecrã tátil de alta resolução para configuração rápida e visualização clara dos resultados.
• Armazenamento de perfis de produto para trocas rápidas de produção.

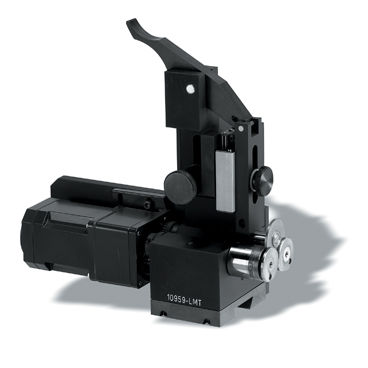

• E/S integradas para integração com manuseio automatizado e controlo de movimento.

Dois modelos disponíveis
Medição | Z-Mike Pro 25 | Z-Mike Pro 50
Faixa de medição | 0,100 a 25,4 mm (0,004 a 1,0 pol.) | 0,254 a 50 mm (0,010 a 2,0 pol.)
Repetibilidade | ±0,13 µm (±0.000005 pol.) | ±0,25 µm (±0.000010 pol.)
Precisão | ±0,5 µm (±0.000020 pol.) | ±0,76 µm (±0.000030 pol.)
Área de medição / Profundidade de campo | ±0,75 x 25 mm (±0,030 x 1,0 pol.) | ±1,5 x 50 mm (±0,060 x 2,0 pol.)
Velocidade do feixe de laser | 50 m/seg. (2.000 pol./seg.) | 100 m/seg. (4.000 pol./seg.)
Coeficiente de temperatura | <0,2 µm/°C | <0,2 µm/°C
Calibração | Calibrado de fábrica | Calibrado de fábrica

Aplicações e capacidades de medição

• Inspeção de diâmetro e ovalidade em eixos, pinos e peças cilíndricas.
• Verificação de diâmetro de corte efetivo e conicidade para peças brutas de ferramentas e componentes usinados.
• Medida de TIR (Total Indicated Runout) e verificações geométricas em peças rotativas.
• Controle de qualidade para componentes médicos, eixos de comando, virabrequins e outras peças de precisão.

Especificações técnicas (resumo)

• Princípio de medição: micrometria a laser sem contato (varredura de perfil).
• Modelos: Z-Mike Pro 25 e Z-Mike Pro 50 para cobrir diferentes faixas de diâmetro.
• Auto-calibração e calibração de fábrica com rastreabilidade NIST.
• Adequação ambiental: invólucro fundido selado contra poeira e humidade para uso em chão de fábrica.
• Interface: ecrã tátil de alta resolução, memória de perfis e recuperação rápida.
• Conectividade: E/S integradas para automação e integração com controlo de movimento.
• Estabilidade térmica: coeficiente <0,2 µm/°C; compensação para variações típicas de fábrica.
