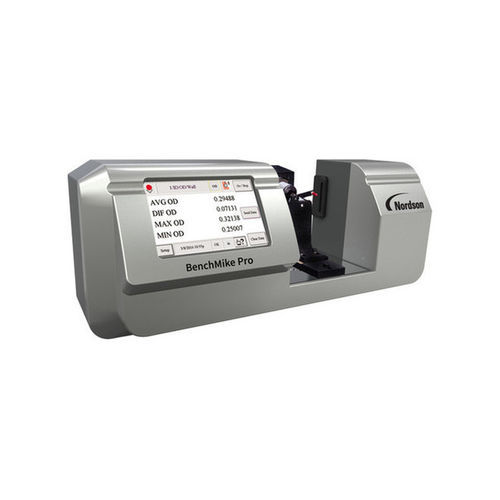

Micrômetro a laser BenchMike Pro series

de bancadacomputadorizadopara medição de diâmetros internos

Visão geral
BenchMike Pro é um instrumento de bancada com sensor laser para medição de OD, ID (com acessórios) e ovalidade de amostras de tubos, mangueiras, fios, cabos e fibra óptica. A medição a laser sem contato fornece resultados dimensionais rastreáveis, adequados para linhas de extrusão e laboratórios de controlo de qualidade, com feedback imediato e exportação de dados para controlo do processo.

Características & Benefícios

• Duas famílias de modelos (BenchMike Pro 2025 e 2050) cobrindo faixas de medição de 0,100–50 mm.
• Desempenho metrológico: precisões e repetibilidades selecionáveis (ex.: ±0,76 µm de precisão; ±0,25 µm de repetibilidade em modelos selecionados).
• Medição laser sem contacto que evita distorção e danos na superfície e reduz a variação induzida pelo operador.
• Interface tátil intuitiva com biblioteca de receitas para configuração rápida e inspeções repetíveis.
• E/S flexíveis e conectividade Ethernet para registo de dados, automação e integração Indústria 4.0.

Modelos & Resumo de especificações
Modelo | BenchMike Pro 2025 | BenchMike Pro 2050
Faixa de medição | 0,100 a 25,4 mm (0,004 a 1,0 pol.) | 0,254 a 50 mm (0,010 a 2,0 pol.)
Repetibilidade | ±0,25 µm (0.000010 pol.) | ±0,5 µm (0.000020 pol.)
Precisão | ±0,76 µm (±0.000030 pol.) | ±1,5 µm (±0.000060 pol.)
Área de medição / Profundidade de campo | ±0,75 x 25 mm | ±1,5 x 50 mm
Velocidade do feixe / Taxa de varredura | 50 m/s (2025) / 100 medições/seg | 100 m/s (2050) / 100 medições/seg
Coeficiente de temperatura / Calibração | <0,2 µm/°C | Calibrado de fábrica

Aplicações & Fixações

• Medição offline de OD para fios e cabos com mandris rotativos para detetar variações circumferenciais.
• Inspeção de fios ultrafinos com V-blocks específicos e opção Small Spot Size para diâmetros a partir de ~0,025 mm.

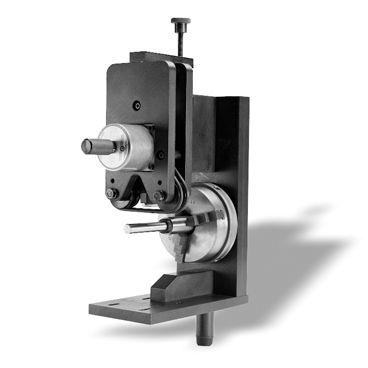

• Medição ID/OD/espessura de parede de tubos médicos com acessórios ID/OD/Wall e suportes com força controlada.
• Inspeção de amostras de tubos com V-blocks e dispositivos rotativos motorizados para análise de concentricidade e ovalidade.

Acessórios recomendados

• V-blocks rotativos e mandris motorizados para amostragem multi-ângulo.
• Opção Small Spot Size para fios ultrafinos.
• Acessórios ID/OD/Wall e conjuntos de fixação com controlo de força para tubos de parede fina.

Especificações técnicas

• Modelos: BenchMike Pro 2025 e BenchMike Pro 2050.
• Faixas de medição: 0,100–25,4 mm (2025); 0,254–50 mm (2050).
• Repetibilidade: ±0,25 µm (2025); ±0,5 µm (2050).
• Precisão: ±0,76 µm (2025); ±1,5 µm (2050).
• Profundidade de campo / área de medição: ±0,75 x 25 mm (2025); ±1,5 x 50 mm (2050).
• Taxa de varredura: 100 medições/segundo.
• Conectividade: Ethernet e E/S flexíveis para integração e captura de dados (Pronto para Indústria 4.0).
• Calibração: calibrado de fábrica; serviços opcionais de rastreabilidade disponíveis.
