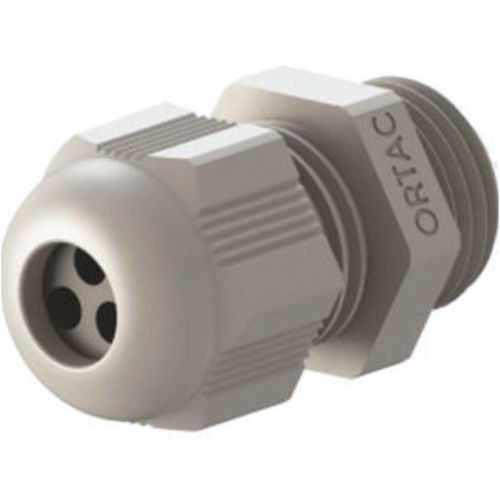

Prensa-cabo com múltiplas passagens OR series

em poliamidaem PAem Poliamida 6

Visão geral
Prensa-cabos em poliamida para aplicações multi-furo e furo plano com rosca PG (DIN 40430). Projetados para cabos multicondutores ou planos, com proteção antivibração e material isento de halogénio. Grau de proteção IP65.

Materiais e construção básica
Porca : Poliamida PA6 V2
Anel de vedação : TPV especial para cabos multi / planos
Corpo da prensa-cabo : Poliamida PA6 V2

Principais características

• Rosca de conexão: PG (DIN 40430)
• Classe de proteção: IP65
• Intervalo de temperatura: -20 °C a +100 °C; a curto prazo até -30 °C a +150 °C (resistência térmica de curta duração)
• Adequado para cabos multicondutores ou planos
• Proteção antivibração
• Resistência UV (sob consulta)
• Fácil montagem
• Sem halogénios

Dados técnicos (prensa-cabos rosca PG)
Cabeçalho: AG Thread | Código Cinza (RAL 7001) | Código Cinza claro (RAL 7035) | Código Preto (RAL 9005) | Número de furos (mm) | C (mm)
PG 9 | ORG 02A3 | ORL 02A3 | ORB 02A3 | 2 | 3
PG 9 | ORG 02B3 | ORL 02B3 | ORB 02B3 | 3 | 3
PG 9 | ORG 02C3 | ORL 02C3 | ORB 02C3 | 4 | 3
PG 11 | ORG 03A4 | ORL 03A4 | ORB 03A4 | 2 | 4
PG 11 | ORG 03A5 | ORL 03A5 | ORB 03A5 | 2 | 5
PG 11 | ORG 03B4 | ORL 03B4 | ORB 03B4 | 3 | 4
PG 11 | ORG 03B5 | ORL 03B5 | ORB 03B5 | 3 | 5
PG 13,5 | ORG 04A5 | ORL 04A5 | ORB 04A5 | 2 | 5
PG 13,5 | ORG 04A6 | ORL 04A6 | ORB 04A6 | 2 | 6
PG 13,5 | ORG 04B4 | ORL 04B4 | ORB 04B4 | 3 | 4
PG 13,5 | ORG 04B5 | ORL 04B5 | ORB 04B5 | 3 | 5
PG 16 | ORG 05A4 | ORL 05A4 | ORB 05A4 | 2 | 4
PG 16 | ORG 05A7 | ORL 05A7 | ORB 05A7 | 2 | 7
PG 16 | ORG 05B4 | ORL 05B4 | ORB 05B4 | 3 | 4
PG 16 | ORG 05B6 | ORL 05B6 | ORB 05B6 | 3 | 6
PG 16 | ORG 05C5 | ORL 05C5 | ORB 05C5 | 4 | 5
PG 21 | ORG 06A8 | ORL 06A8 | ORB 06A8 | 2 | 8
PG 21 | ORG 06A9 | ORL 06A9 | ORB 06A9 | 2 | 9
PG 21 | ORG 06B5 | ORL 06B5 | ORB 06B5 | 3 | 5
PG 21 | ORG 06B7 | ORL 06B7 | ORB 06B7 | 3 | 7
PG 21 | ORG 06B8 | ORL 06B8 | ORB 06B8 | 3 | 8
PG 21 | ORG 06C7 | ORL 06C7 | ORB 06C7 | 4 | 7
PG 21 | ORG 06G3 | ORL 06G3 | ORB 06G3 | 8 | 3
PG 21 | ORG 06G4 | ORL 06G4 | ORB 06G4 | 8 | 4
PG 29 | ORG 07C9 | ORL 07C9 | ORB 07C9 | 4 | 9
PG 29 | ORG 0703 | ORL 0703 | ORB 0703 | 16 | 3
PG 36 | ORG 08E8 | ORL 08E8 | ORB 08E8 | 6 | 8

Dados técnicos (prensa-cabos furo plano PG)
Cabeçalho: PG | Cinza (YRG) | Cinza claro (YRL) | Preto (YRB) | A (mm) | B (mm)
PG 16 | YRG 05 | YRL 05 | YRB 05 | 7 | 13
PG 21 | YRG 06 | YRL 06 | YRB 06 | 5 | 17
PG 29 | YRG 07 | YRL 07 | YRB 07 | 8 | 22
PG 36 | YRG 08 | YRL 08 | YRB 08 | 10 | 28
PG 36 | YRG 08A | YRL 08A | YRB 08A | 5,5 | 28
PG 42 | YRG 09 | YRL 09 | YRB 09 | 12 | 33

Características / especificações técnicas

• Porca: Poliamida PA6 V2
• Corpo da prensa-cabo: Poliamida PA6 V2
• Anel de vedação: TPV especial para cabos multi / planos
• Rosca de conexão: PG (DIN 40430)
• Classe de proteção: IP65
• Intervalo de temperatura: -20 °C a +100 °C; a curto prazo até -30 °C a +150 °C
• Materiais: sem halogénios
• Funcionalidades: proteção antivibração, resistência UV (sob consulta), montagem fácil
• Códigos de cor disponíveis: Cinza RAL 7001, Cinza claro RAL 7035, Preto RAL 9005
