Prensa-cabo em poliamida OMRV series

em PAem Poliamida 6resistente às vibrações

Visão geral
Entradas de cabo em poliamida com classe de proteção contra incêndio V0 segundo UL94. Disponíveis com roscas de ligação métricas (EN 60423) e PG (DIN 40430). Projetadas para IP68 5 bar (com O-ring), aplicações antivibração, construção sem halogénios e montagem simples. Versões com resistência UV disponíveis a pedido.

Materiais

• Porca: Poliamida PA6 V0-UL94
• Anel de vedação: TPV
• Corpo da entrada: Poliamida PA6 V0-UL94

Propriedades principais

• Classe de proteção contra o fogo V0 segundo UL94
• Classe de proteção: IP68 5 bar (com O-ring)
• Proteção antivibração
• Resistência UV disponível a pedido
• Fácil de montar
• Sem halogénios
• Opções de faixa de temperatura indicadas nos dados técnicos

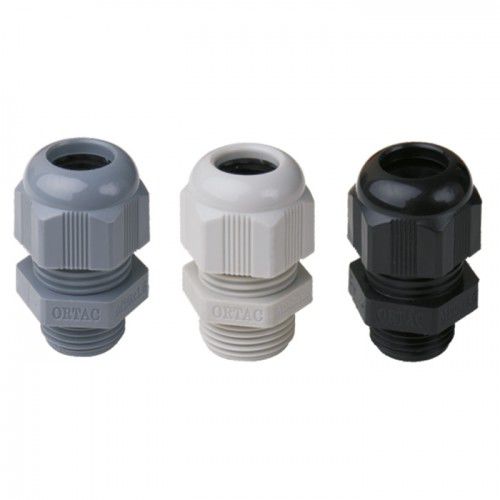

• Disponível em múltiplos tamanhos de rosca e códigos de cor (Cinza RAL 7001, Cinza claro RAL 7035, Preto RAL 9005)

Dados técnicos
Tabela de entradas de cabo rosca Métrica / PG (colunas: Rosca | Código Cinza (RAL 7001) | Código Cinza claro (RAL 7035) | Código Preto (RAL 9005) | H mm | GL mm | Chave mm | Faixa de aperto mm):

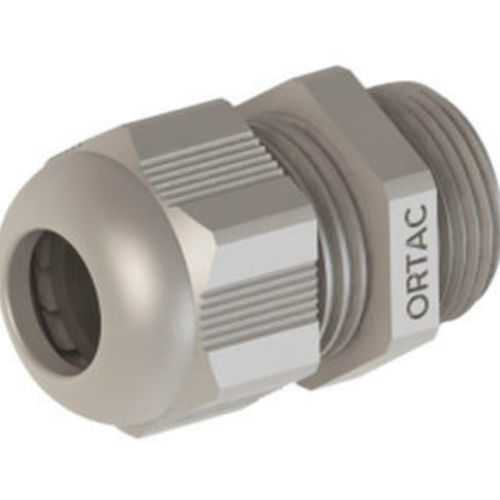

M 12 x 1,5 | OMRGV 01 | OMRLV 01 | OMRBV 01 | 24 | 8 | 15 | 3 - 6,5
M 16 x 1,5 | OMRGV 02 | OMRLV 02 | OMRBV 02 | 28 | 8 | 19 | 4 - 8
M 16 x 1,5 | OMRGV 03 | OMRLV 03 | OMRBV 03 | 29 | 10 | 22 | 5 - 10
M 20 x 1,5 | OMRGV 04RS | OMRLV 04RS | OMRBV 04RS | 29 | 10 | 24 | 4 - 10
M 20 x 1,5 | OMRGV 04 | OMRLV 04 | OMRBV 04 | 29 | 10 | 24 | 6 - 12
M 20 x 1,5 | OMRGV 05 | OMRLV 05 | OMRBV 05 | 33 | 10 | 27 | 10 - 14
M 25 x 1,5 | OMRGV 06RS | OMRLV 06RS | OMRBV 06RS | 38 | 10 | 33 | 9 - 17
M 25 x 1,5 | OMRGV 06 | OMRLV 06 | OMRBV 06 | 38 | 10 | 33 | 13 - 18
M 32 x 1,5 | OMRGV 07 | OMRLV 07 | OMRBV 07 | 41 | 10 | 42 | 18 - 25
M 40 x 1,5 | OMRGV 08 | OMRLV 08 | OMRBV 08 | 51 | 10 | 53 | 22 - 32
M 50 x 1,5 | OMRGV 09 | OMRLV 09 | OMRLV 09 | 53 | 18 | 60 | 30 - 38
M 63 x 1,5 | OMRGV 10 | OMRLV 10 | OMRBV 10 | 55 | 18 | 65 | 34 - 44

Variantes rosca PG (colunas: Rosca | Código OR Cinza | Código OR Cinza claro | Código OR Preto | H mm | GL mm | Chave mm | Faixa de aperto mm):
PG 7 | ORGV 01 | ORLV 01 | ORBV 01 | 24 | 8 | 15 | 3 - 6,5
PG 9 | ORGV 02 | ORLV 02 | ORBV 02 | 28 | 8 | 19 | 4 - 8
PG 11 | ORGV 03 | ORLV 03 | ORBV 03 | 29 | 8 | 22 | 5 - 10
PG 13,5 | ORGV 04RS | ORLV 04RS | ORBV 04RS | 29 | 9 | 24 | 4 - 10
PG 13,5 | ORGV 04 | ORLV 04 | ORBV 04 | 29 | 9 | 24 | 6 - 12
PG 16 | ORGV 05 | ORLV 05 | ORBV 05 | 33 | 9 | 27 | 10 - 14
PG 21 | ORGV 06RS | ORLV 06RS | ORBV 06RS | 38 | 11 | 33 | 9 - 17
PG 21 | ORGV 06 | ORLV 06 | ORBV 06 | 38 | 11 | 33 | 13 - 18
PG 29 | ORGV 07 | ORLV 07 | ORBV 07 | 41 | 11 | 42 | 18 - 25
PG 36 | ORGV 08 | ORLV 08 | ORBV 08 | 51 | 13 | 53 | 22 - 32
PG 42 | ORGV 09 | ORLV 09 | ORBV 09 | 53 | 13 | 60 | 30 - 38
PG 48 | ORGV 10 | ORLV 10 | ORBV 10 | 55 | 14 | 65 | 34 - 44

Especificações técnicas

• Porca: Poliamida PA6 V0-UL94
• Anel de vedação: TPV
• Corpo: Poliamida PA6 V0-UL94
• Rosca de ligação: Métrica (EN 60423) / PG (DIN 40430)
• Classe de proteção: IP68 5 bar (com O-ring)
• Exemplos de faixa de temperatura: +100 °C / -30 °C ou +150 °C conforme dados técnicos
• Proteção contra incêndio: V0 segundo UL94
• Proteção antivibração
• Resistência UV disponível a pedido
• Fácil montagem
• Sem halogénios
• Disponível em vários tamanhos de rosca e códigos de cor (Cinza RAL 7001, Cinza claro RAL 7035, Preto RAL 9005) com faixas de aperto específicas listadas nos dados técnicos
