Kit de junções IP68 OTG series

em poliamidadireito

Produto

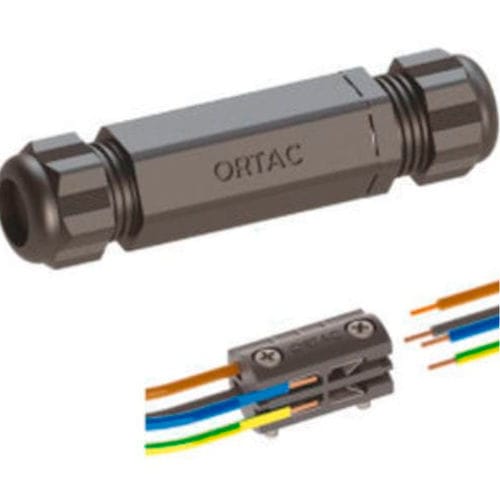

O Tubegland TBT é um prensa-cabo com rosca métrica para aplicações M25 que fornece vedação IP68 (5 bar) com opções de separador ou terminal interno. Fabricado em poliamida PA6 com partes internas em aço inoxidável, suporta ligações de 4 pinos e uma ampla gama de diâmetros de cabo.

Materiais e componentes

• Porca de cobertura: Poliamida PA6 V2
• Anel de vedação: TPV
• Corpo do prensa-cabo: Poliamida PA6 V2
• Corpo: Poliamida PA6 V2
• Separador: Poliamida PA6 V2
• Terminal interno: Poliamida PA6 V2
• O-ring: NBR

Desempenho e classificações

• Rosca de conexão: Métrica (EN 60423)
• Classe de proteção: IP68 (5 bar)
• Temperatura de operação (padrão): -20 °C a +100 °C
• Temperatura de curta duração: -30 °C a +150 °C
• Benefícios: Resistência UV sob pedido; ampla gama de cabos; montagem fácil; livre de halogéneos

Códigos de produto e aplicações

• Código do produto: TBT
• Material interior: Aço inoxidável
• Diâmetros de cabo disponíveis (mm): 0,5 / 0,75 / 1 / 1,5 / 2
• Configuração disponível: 4 pinos
• Áreas típicas de aplicação: Automotivo, indústria de iluminação, tecnologias LED

Dados técnicos - Dimensões

• M25 x 1,5 — OTG 01 / OTGT 01: L1 127 mm; L2 93,5 mm; D 32,6 mm; Chave 29 mm; A 11–17 mm; B 11–17 mm
• M25 x 1,5 — OTG 02 / OTGT 02: L1 127 mm; L2 93,5 mm; D 32,6 mm; Chave 29 mm; A 11–17 mm; B 13–18 mm
• M25 x 1,5 — OTG 03 / OTGT 03: L1 127 mm; L2 93,5 mm; D 32,6 mm; Chave 29 mm; A 11–17 mm; B 9–14 mm
• M25 x 1,5 — OTG 04 / OTGT 04: L1 127 mm; L2 93,5 mm; D 32,6 mm; Chave 29 mm; A 11–17 mm; B 9–16 mm
• M25 x 1,5 — OTG 05 / OTGT 05: L1 127 mm; L2 93,5 mm; D 32,6 mm; Chave 29 mm; A 11–17 mm; B 6–12 mm
• M25 x 1,5 — OTG 06 / OTGT 06: L1 127 mm; L2 93,5 mm; D 32,6 mm; Chave 29 mm; A 9–14 mm; B 9–14 mm
• M25 x 1,5 — OTG 07 / OTGT 07: L1 127 mm; L2 93,5 mm; D 32,6 mm; Chave 29 mm; A 11–17 mm; B 4–10 mm
• M25 x 1,5 — OTG 08 / OTGT 08: L1 127 mm; L2 93,5 mm; D 32,6 mm; Chave 29 mm; A 9–14 mm; B 4–10 mm
• M25 x 1,5 — OTG 09 / OTGT 09: L1 127 mm; L2 93,5 mm; D 32,6 mm; Chave 29 mm; A 9–14 mm; B 6–12 mm
• M25 x 1,5 — OTG 10 / OTGT 10: L1 127 mm; L2 93,5 mm; D 32,6 mm; Chave 29 mm; A 9–14 mm; B 9–16 mm
• M25 x 1,5 — OTG 11 / OTGT 11: L1 127 mm; L2 93,5 mm; D 32,6 mm; Chave 29 mm; A 9–14 mm; B 13–18 mm
• M25 x 1,5 — OTG 12 / OTGT 12: L1 127 mm; L2 93,5 mm; D 32,6 mm; Chave 29 mm; A 9–14 mm; B 11–17 mm

Características / Especificações técnicas

• Material porca de cobertura: Poliamida PA6 V2
• Material anel de vedação: TPV
• Material corpo prensa-cabo: Poliamida PA6 V2
• Material do corpo: Poliamida PA6 V2
• Material separador: Poliamida PA6 V2
• Material terminal interno: Poliamida PA6 V2
• Material O-ring: NBR
• Norma de rosca: Métrica (EN 60423)
• Grau de proteção: IP68 (5 bar)
• Temperatura de operação: -20 °C a +100 °C (padrão)
• Temperatura de curta duração: -30 °C a +150 °C
• Código do produto: TBT
• Material principal: Poliamida 6
• Material interior: Aço inoxidável
• Seções de cabo disponíveis (mm): 0,5 / 0,75 / 1 / 1,5 / 2
• Configuração disponível: 4 pinos
• Áreas de aplicação: Automotivo, iluminação, tecnologias LED
