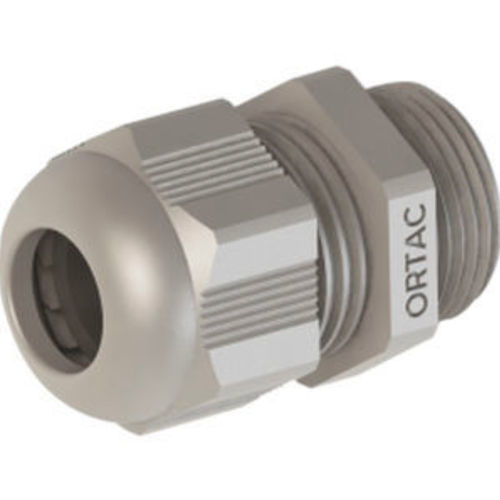

Prensa-cabo em poliamida OR series

em Poliamida 6resistente às vibraçõessem halogênio

Nome do produto
Prensa-cabos em poliamida - PG

Materiais

• Porca de fecho: Poliamida PA6 V2
• Anel de vedação: TPV
• Corpo da prensa-cabos: Poliamida PA6 V2

Rosca / Proteção / Temperatura
Rosca de ligação: PG (DIN 40430)
Classe de proteção: IP68, 5 bar (com junta OR)
Intervalo de temperatura: -20 °C a +100 °C (padrão); curto prazo -30 °C a +150 °C

Propriedades

• Proteção antivibração
• Resistência UV disponível sob pedido
• Fácil de montar
• Isento de halogénios

Dados técnicos (tamanhos, códigos, dimensões, faixas de aperto)
Cabeçalho: Tamanho | Rosca AG | Código cinzento (RAL 7001) | Código cinzento claro (RAL 7035) | Código preto (RAL 9005) | H mm | GL mm | A mm | B mm | Faixa de aperto mm
PG 7 | ORG 01 | ORL 01 | ORB 01 | 24 | 8 | 15 | 16 | 3 - 6,5 mm
PG 9 | ORG 02 | ORL 02 | ORB 02 | 28 | 8 | 19 | 19 | 4 - 8 mm
PG 11 | ORG 03 | ORL 03 | ORB 03 | 29 | 8 | 22 | 22 | 5 - 10 mm
PG 13,5 (RS) | ORG 04RS | ORL 04RS | ORB 04RS | 29 | 9 | 24 | 24 | 4 - 10 mm
PG 13,5 | ORG 04 | ORL 04 | ORB 04 | 29 | 9 | 24 | 24 | 6 - 12 mm
PG 16 | ORG 05 | ORL 05 | ORB 05 | 33 | 9 | 27 | 27 | 10 - 14 mm
PG 21 (RS) | ORG 06RS | ORL 06RS | ORB 06RS | 38 | 11 | 33 | 33 | 9 - 17 mm
PG 21 | ORG 06 | ORL 06 | ORB 06 | 38 | 11 | 33 | 33 | 13 - 18 mm
PG 29 | ORG 07 | ORL 07 | ORB 07 | 41 | 11 | 42 | 42 | 18 - 25 mm
PG 36 | ORG 08 | ORL 08 | ORB 08 | 51 | 13 | 53 | 53 | 22 - 32 mm
PG 42 | ORG 9 | ORL 9 | ORB 9 | 55 | 13 | 60 | 60 | 30 - 38 mm
PG 48 | ORG 10 | ORL 10 | ORB 10 | 55 | 14 | 65 | 65 | 34 - 44 mm

Notas
A série de prensa-cabos com rosca PG está disponível em vários códigos de cor RAL. Os prensa-cabos em poliamida de tamanho PG48 não estão cobertos pelo certificado UR.

Especificações técnicas

• Materiais: Poliamida PA6 V2 (porca, corpo); anel de vedação: TPV
• Rosca de ligação: PG (DIN 40430)
• Classe de proteção: IP68, 5 bar (com junta OR)
• Intervalo de temperatura: -20 °C a +100 °C (padrão); curto prazo -30 °C a +150 °C
• Propriedades: proteção antivibração, resistência UV sob pedido, montagem fácil, isento de halogénios
• Tamanhos e faixas de aperto disponíveis: PG7 (3 - 6,5 mm), PG9 (4 - 8 mm), PG11 (5 - 10 mm), PG13,5 (4 - 10 mm e variante 6 - 12 mm), PG16 (10 - 14 mm), PG21 (9 - 17 mm e variante 13 - 18 mm), PG29 (18 - 25 mm), PG36 (22 - 32 mm), PG42 (30 - 38 mm), PG48 (34 - 44 mm)
• Múltiplos códigos/tipos por tamanho (ex.: famílias ORG / ORL / ORB indicadas por tamanho PG)
