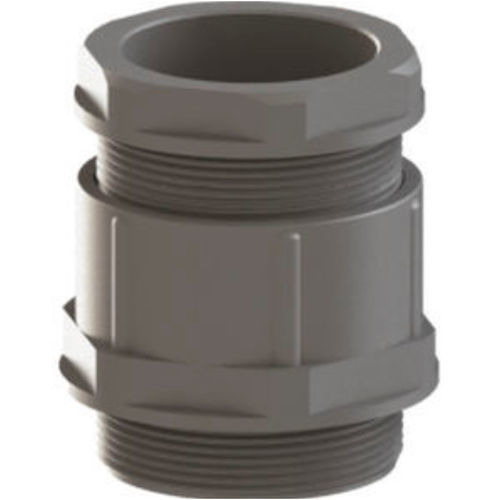

Prensa-cabo em poliamida KMRG 17

IP54métricopara selagem de cabos

Nome do produto
Prensa-cabos em poliamida, tipo plano com vedação fechada para entrada de cabos resistente a poeira e alivio de tração em quadros elétricos. Disponível em roscas métricas e PG, com várias faixas de aperto e códigos de cor.

Composição / Componentes principais

• Porca de aperto: Poliamida PA6 V2 (opcionalmente reforçada PA6 V2 + 30% GF)
• Anel de vedação: TPV
• Arruela: Poliestireno
• Corpo do prensa-cabos: Poliamida PA6 V2
• Rosca de ligação: Métrica (EN 60423) e PG (DIN 40430)

Dados técnicos (roscas, códigos e dimensões)
M 12 x 1,5 — Código cinza: KMRG 17 — Código cinza claro: KMRL 17 — Código preto: KMRB 17 — H (mm): 21 — GL (mm): 8 — Chave (mm): 15 — Faixa de aperto (mm): 3,5 - 6
M 16 x 1,5 — Código cinza: KMRG 18 — Código cinza claro: KMRL 18 — Código preto: KMRB 18 — H (mm): 22 — GL (mm): 8 — Chave (mm): 19 — Faixa de aperto (mm): 4,5 - 7
M 16 x 1,5 — Código cinza: KMRG 19 — Código cinza claro: KMRL 19 — Código preto: KMRB 19 — H (mm): 22 — GL (mm): 8 — Chave (mm): 22 — Faixa de aperto (mm): 6 - 9
M 20 x 1,5 — Código cinza: KMRG 20 — Código cinza claro: KMRL 20 — Código preto: KMRB 20 — H (mm): 26 — GL (mm): 9 — Chave (mm): 24 — Faixa de aperto (mm): 8 - 13
M 20 x 1,5 — Código cinza: KMRG 21 — Código cinza claro: KMRL 21 — Código preto: KMRB 21 — H (mm): 28 — GL (mm): 10 — Chave (mm): 27 — Faixa de aperto (mm): 11 - 14
M 25 x 1,5 — Código cinza: KMRG 22 — Código cinza claro: KMRL 22 — Código preto: KMRB 22 — H (mm): 32 — GL (mm): 11 — Chave (mm): 33 — Faixa de aperto (mm): 14 - 18

Série de roscas PG:
PG 7 — Código cinza: KRG 11 — Código cinza claro: KRL 11 — Código preto: KRB 11 — H (mm): 21 — GL (mm): 8 — Chave (mm): 15 — Faixa de aperto (mm): 3,5 - 6
PG 9 — Código cinza: KRG 12 — Código cinza claro: KRL 12 — Código preto: KRB 12 — H (mm): 22 — GL (mm): 8 — Chave (mm): 19 — Faixa de aperto (mm): 4,5 - 7
PG 11 — Código cinza: KRG 13 — Código cinza claro: KRL 13 — Código preto: KRB 13 — H (mm): 22 — GL (mm): 8 — Chave (mm): 22 — Faixa de aperto (mm): 6 - 9
PG 13,5 — Código cinza: KRG 14 — Código cinza claro: KRL 14 — Código preto: KRB 14 — H (mm): 26 — GL (mm): 9 — Chave (mm): 24 — Faixa de aperto (mm): 8 - 13
PG 16 — Código cinza: KRG 15 — Código cinza claro: KRL 15 — Código preto: KRB 15 — H (mm): 28 — GL (mm): 10 — Chave (mm): 27 — Faixa de aperto (mm): 11 - 14
PG 21 — Código cinza: KRG 16 — Código cinza claro: KRL 16 — Código preto: KRB 16 — H (mm): 32 — GL (mm): 11 — Chave (mm): 33 — Faixa de aperto (mm): 14 - 18
PG 29 — Código cinza: KRG 17 — Código cinza claro: KRL 17 — Código preto: KRB 17 — H (mm): 35 — GL (mm): 11 — Chave (mm): 42 — Faixa de aperto (mm): 18 - 25
PG 36 — Código cinza: KRG 18 — Código cinza claro: KRL 18 — Código preto: KRB 18 — H (mm): 39 — GL (mm): 13 — Chave (mm): 53 — Faixa de aperto (mm): 25 - 32

Características / Especificações técnicas

• Materiais: porca e corpo em Poliamida PA6 V2; porca opcionalmente reforçada (PA6 V2 + 30% GF)
• Material do anel de vedação: TPV
• Material da arruela: Poliestireno
• Roscas de ligação: Métrica (EN 60423) e PG (DIN 40430)
• Grau de proteção: IP54
• Faixa de temperatura de operação: -20 °C a +100 °C
• Cores/códigos disponíveis por tamanho (Cinza RAL 7001 / Cinza claro RAL 7035 / Preto RAL 9005)
• Resistente à poeira com vedação especial; resistência UV disponível sob consulta
• Projeto e aperto tipo DIN; montagem simples
• Amplitude de faixas de aperto conforme rosca/tamanho (ver dados técnicos)
