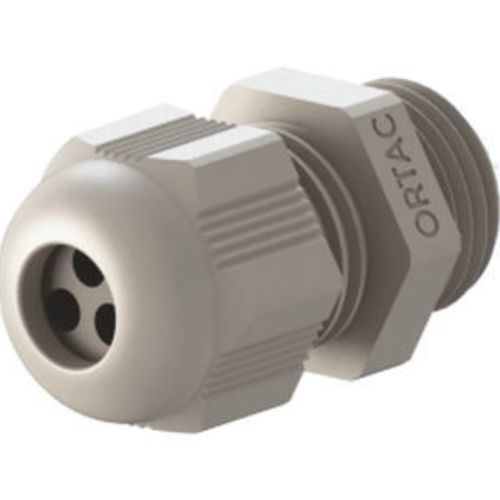

Prensa-cabo em poliamida OMRG 02A3

em Poliamida 6IP65métrico

Nome do produto
Entradas de cabo em poliamida para cabos multifuros e furo plano, rosca métrica

Materiais e características gerais
Porca de captação: Poliamida PA6 V2
Anel de vedação: vedante especial TPV para cabos multi / planos
Corpo da entrada: Poliamida PA6 V2
Rosca de ligação: Métrica (EN 60423)
Classe de proteção: IP65
Faixa de temperatura: 20 °C +100 °C / -30 °C +150 °C

• Para cabos multi ou planos
• Proteção antivibração
• Resistência a UV
• Fácil de montar
• Isento de halogénios

Dados técnicos - Entradas de cabo rosca métrica (seleção de códigos e número de orifícios disponíveis)

• M 16 x 1,5: OMRG 02A3 / OMRL 02A3 / OMRB 02A3 — 2 orifícios, C = 3 mm
• M 16 x 1,5: OMRG 02B3 / OMRL 02B3 / OMRB 02B3 — 3 orifícios, C = 3 mm
• M 16 x 1,5: OMRG 02C3 / OMRL 02C3 / OMRB 02C3 — 4 orifícios, C = 3 mm
• M 16 x 1,5: OMRG 03A5 / OMRL 03A5 / OMRB 03A5 — 2 orifícios, C = 5 mm
• M 16 x 1,5: OMRG 03B5 / OMRL 03B5 / OMRB 03B5 — 3 orifícios, C = 5 mm
• M 20 x 1,5: OMRG 04A6 / OMRL 04A6 / OMRB 04A6 — 2 orifícios, C = 6 mm
• M 20 x 1,5: OMRG 04B5 / OMRL 04B5 / OMRB 04B5 — 3 orifícios, C = 5 mm
• M 20 x 1,5: OMRG 05A7 / OMRL 05A7 / OMRB 05A7 — 2 orifícios, C = 7 mm
• M 20 x 1,5: OMRG 05B6 / OMRL 05B6 / OMRB 05B6 — 3 orifícios, C = 6 mm
• M 20 x 1,5: OMRG 05C5 / OMRL 05C5 / OMRB 05C5 — 4 orifícios, C = 5 mm
• M 25 x 1,5: OMRG 06A5 / OMRL 06A5 / OMRB 06A5 — 2 orifícios, C = 5 mm
• M 25 x 1,5: OMRG 06A9 / OMRL 06A9 / OMRB 06A9 — 2 orifícios, C = 9 mm
• M 25 x 1,5: OMRG 06B5 / OMRL 06B5 / OMRB 06B5 — 3 orifícios, C = 5 mm
• M 25 x 1,5: OMRG 06B8 / OMRL 06B8 / OMRB 06B8 — 3 orifícios, C = 8 mm
• M 20 x 1,5: OMRG 06C7 / OMRL 06C7 / OMRB 06C7 — 4 orifícios, C = 7 mm
• M 25 x 1,5: OMRG 06G4 / OMRL 06G4 / OMRB 06G4 — 8 orifícios, C = 4 mm
• M 32 x 1,5: OMRG 07C9 / OMRL 07C9 / OMRB 07C9 — 4 orifícios, C = 9 mm
• M 32 x 1,5: OMRG 0703 / OMRL 0703 / OMRB 0703 — 16 orifícios, C = 3 mm

Dados técnicos - Furo plano métrico (seleção)

• M 20 x 1,5: YMRG 05 / YMRL 05 / YMRB 05 — A = 7 mm, B = 13 mm
• M 20 x 1,5: YMRG 06 / YMRL 06 / YMRB 06 — A = 5 mm, B = 17 mm
• M 32 x 1,5: YMRG 07 / YMRL 07 / YMRB 07 — A = 8 mm, B = 22 mm
• M 40 x 1,5: YMRG 08 / YMRL 08 / YMRB 08 — A = 5,5 mm, B = 28 mm
• M 40 x 1,5: YMRG 08A / YMRL 08A / YMRB 08A — A = 10 mm, B = 28 mm
• M 50 x 1,5: YMRG 09 / YMRL 09 / YMRB 09 — A = 12 mm, B = 33 mm

Documentos e desenhos disponíveis
Ficha técnica e desenho técnico disponíveis (referenciados na página do produto).

Características / Especificações técnicas

• Materiais: Poliamida PA6 V2 para porca e corpo
• Vedação: junta especial TPV para cabos multi / planos
• Padrão de rosca: Métrica (EN 60423)
• Classe de proteção: IP65
• Faixa de temperatura: 20 °C +100 °C / -30 °C +150 °C
• Indicados para: cabos multi ou planos
• Características: proteção antivibração, resistência UV, montagem fácil, isento de halogénios
• Variações disponíveis: várias dimensões de rosca (M16, M20, M25, M32, M40, M50) e configurações de furos/fendas com códigos de produto (séries OMRG / OMRL / OMRB e YMRG / YMRL / YMRB)
