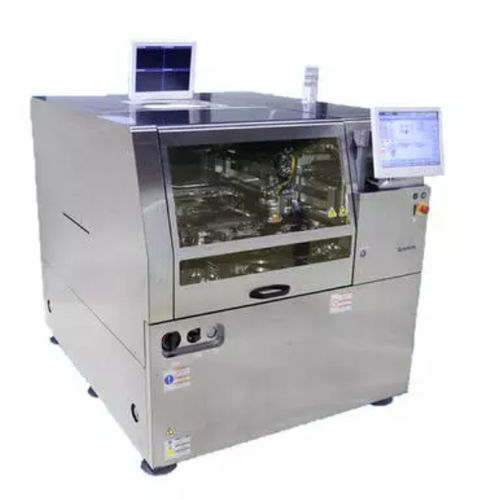

Microssoldadora de chips flip-chip MD-P300

para micromontagens

A aglutinadora de microplaquetas MD-P300 da Panasonic, flexível em termos de processo, combina a aglutinação de microplaquetas, termossónica e termocompressão numa única solução de dimensões reduzidas. As ferramentas de ligação flexíveis mudam diretamente de processos termossónicos para C4 e TCB. Também suporta substratos de bolacha de 300 mm (12"). O MD-P300 é uma solução ideal para a montagem híbrida COB com uma máquina de colocação SMT da Panasonic em linha. Tempos de ciclo rápidos e precisão de colocação de +/-5μm a 0,5 segundos por IC (funcionamento a seco) - com processos termossónicos e C4 a 0,65 segundos, incluindo tempos de processo. - A inspeção em tempo real permite-lhe obter uma maior precisão de fabrico - Versatilidade do processo - Ideal para processadores e dispositivos de alimentação CMOS e MEMS - Os processos de colagem estão disponíveis trocando as ferramentas de colagem, o que pode ser feito sob a configuração da unidade de imersão C4 - A câmara da fase de colagem permite a inspeção pós-colagem logo após a colagem da matriz. (OP) Precisão de colocação * XY (3 em condições PFSC) : ±5 µm [*1] Dimensões do substrato (mm) L 50 × W 50 a L 330 × W 330 (Especificações de aquecimento: L 330 × W 220 mm) Dimensões da matriz (mm) L 1 × W 1 a L 25 × W 25 (termossónico: L7 × W 7) Número de tipos de matrizes Até 12 tipos de produtos (especificações AWC) *1 tipo de bocal Alimentação da matriz Estrutura da pastilha de 12 polegadas (Opção: 8 polegadas) Carga de ligação Cabeça VCM: 1N a 50 N (Opção: 2 N a 100 N) Aquecimento da cabeça Termosónico: Até 300℃ Aquecimento do substrato * Aquecimento constante, Até 200℃ (Especificações do estágio de ligação de aquecimento: Tamanho máximo do substrato L 330 × W 220 mm) [*2]
