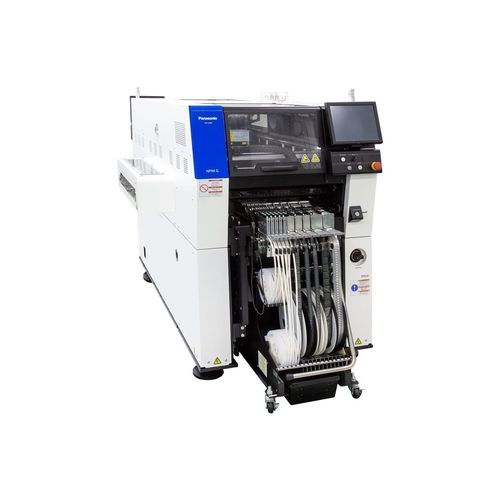

Máquina insersora para PCB simples ou dupla face NPM-GH

SMT

Com opções de manutenção preditiva e direcionada para maximizar o tempo de funcionamento, a NPM-GH é o primeiro passo para uma fábrica verdadeiramente autónoma. A primeira máquina de recolha e colocação da nova "Série G", a NPM-GH maximiza a produção utilizando três cabeças recentemente concebidas. Além disso, os cursos mais curtos do fuso reduzem os tempos de recolha e colocação e reduzem as vibrações para uma maior produção e precisão com um interface humano mínimo no chão de fábrica. Caraterísticas principais -Monitor de ecrã grande de 12,1 polegadas -Compatível com activos existentes -Novos bicos leves de 3, 8 e 16 cabeças -Opções de manutenção preditiva e direcionada Dimensões da placa de circuito impresso (mm) * Modo de via única: C 50 mm × L 50 mm a C 510 mm × L 590 mm [*1] Modo de via dupla: C 50 mm × L 50 mm a C 510 mm × L 300 mm [*1] Tempo de troca de PCB 2.3 s (L 350 mm ou menos) 5.0 s ( L 350 mm ou superior a L 510 mm ou inferior) Pode diferir consoante as especificações do PCB. Fonte eléctrica cA trifásica 200, 220, 380, 400, 420, 480 V 2,1 kVA Fonte pneumática * Min.0.5 MPa ～ Max. 0.8 MPa 200 L / min (A.N.R.)[*2] Dimensões (mm) * L 975 mm × P 2.473 mm × A 1.444 mm [*3][*4] Massa * 2.330 kg[*3]
