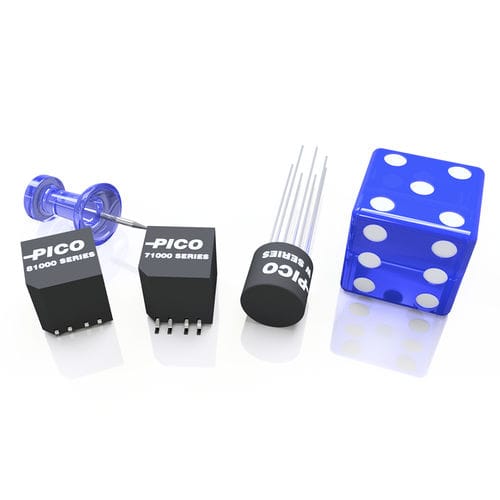

Transformador de isolamento W, 71000 & 81000 Seriesencapsuladopara proteçãopara eletrônica
Guardar nos favoritos
Comparar
Características
- Tipo
- de isolamento
- Estrutura
- encapsulado
- Aplicações
- para proteção, para eletrônica, para telecomunicações, para PCI, de áudio
- Especificação elétrica
- monofásico, de baixa tensão, de média tensão, de alta frequência
- Montagem
- de inserção (PTH), de sobrepor, para circuitos impressos, SMD, plug-in
- Norma
- RoHS, ANSI, TUV, MIL-STD
- Outras características
- por medida, de proteção, de segurança, compacto, em resina epóxi, CA, com impregnação a vácuo, com duplo secundário, resistente às chamas, de isolamento galvânico, de supressão de interferências, de sinal, de ultra-isolamento, de alta impedância
- Potência elétrica
MÁX: 0,4 W
MÍN: 0,001 W
- Tensão primária
MÁX: 50 V
MÍN: 1 V
- Tensão secundária
MÁX: 50 V
MÍN: 1,8 V
- Corrente primária
MÁX: 200 mA
MÍN: 10 mA
- Corrente secundária
MÁX: 220 mA
MÍN: 10 mA
- Frequência
MÁX: 100.000 Hz
MÍN: 400 Hz
Descrição
As séries W e 71000 e 81000 são transformadores ultra-miniaturizados num invólucro encapsulado com layouts de design como tipos de encaixe ou montagem em superfície. Podem funcionar numa vasta gama de temperaturas de -55°C a +130°C. Os nossos materiais e métodos permitem temperaturas extremas de fase de vapor, IR ou outros procedimentos de refusão sem degradar a elevada fiabilidade da sua forma física e desempenho elétrico.
Caraterísticas
Extrema resistência ao impacto, choque e vibração
Fabricado de acordo com a norma MIL-PRF-27, Classe S, Grau 5
Elevada fiabilidade para aplicações espaciais e de missão crítica
Ultra-miniatura em tamanho e design minimalista
Layouts de design em tipos de montagem através de orifícios ou de superfície
Disponível com blindagem magnética e/ou blindagem eletrostática
Opções
Critérios de seleção e qualificação de acordo com as normas de voo
Capacidade de choque térmico até 300 ciclos
Camadas extra de proteção magnética
Totalmente compatível com RoHS ou com a isenção 7(a)
Modificações na conceção mecânica e nas caraterísticas eléctricas
Novo projeto e parâmetros personalizados
---
