Transformador de isolamento F, G, 70000 & 80000 Seriesencapsuladopara proteçãopara eletrônica
Guardar nos favoritos
Comparar
Características
- Tipo
- de isolamento
- Estrutura
- encapsulado
- Aplicações
- para proteção, para eletrônica, para telecomunicações, para PCI, de áudio
- Especificação elétrica
- monofásico, de baixa tensão, de média tensão, de alta frequência
- Montagem
- de inserção (PTH), de sobrepor, SMD, plug-in
- Norma
- RoHS, ANSI, TUV, MIL-STD
- Outras características
- compacto, de segurança, de controle, em resina epóxi, CA, com impregnação a vácuo, por medida, com duplo secundário, de alta impedância, de baixa frequência, eletrônico, com isolamento, de isolamento galvânico
- Potência elétrica
MÁX: 0,125 W
MÍN: 0,015 W
- Tensão primária
MÁX: 45 V
MÍN: 0,4 V
- Tensão secundária
MÁX: 39 V
MÍN: 0,4 V
- Corrente primária
MÁX: 340 mA
MÍN: 10 mA
- Corrente secundária
MÁX: 300 mA
MÍN: 10 mA
- Frequência
MÁX: 250.000 Hz
MÍN: 400 Hz
Descrição

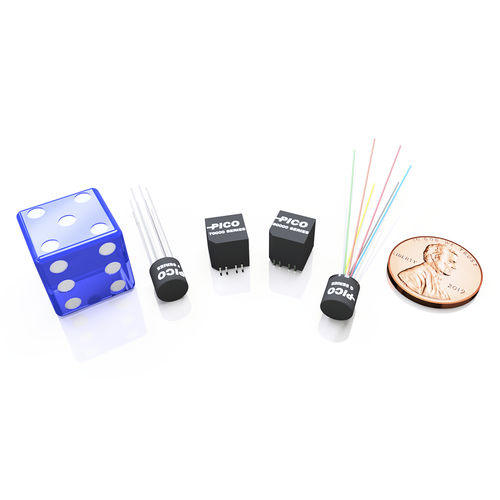

As séries F & G e 70000 & 80000 são transformadores ultra-miniaturizados num invólucro encapsulado com layouts de design como opção de furo passante com condutores isolados, ou tipos de montagem em superfície. Podem funcionar numa vasta gama de temperaturas de -55°C a +130°C. Os nossos materiais e métodos proprietários permitem temperaturas extremas de fase de vapor, IR ou outros procedimentos de refluxo sem degradar a elevada fiabilidade da sua forma física e desempenho elétrico.
Caraterísticas
Extrema resistência ao impacto, choque e vibração
Fabricado de acordo com a norma MIL-PRF-27, Classe S, Grau 5
Elevada fiabilidade para aplicações espaciais e de missão crítica
Ultra-miniatura em tamanho e design minimalista
Design de layouts em orifício de passagem com opção de cabos isolados ou tipos de montagem em superfície
Disponível com blindagem magnética e/ou blindagem eletrostática
Opções
Critérios de rastreio e qualificação de acordo com as normas de voo
Capacidade de choque térmico até 300 ciclos
Camadas extra de proteção magnética
Totalmente compatível com RoHS ou com a isenção 7(a)
Modificações na conceção mecânica e nas caraterísticas eléctricas
Novo projeto e parâmetros personalizados
---
