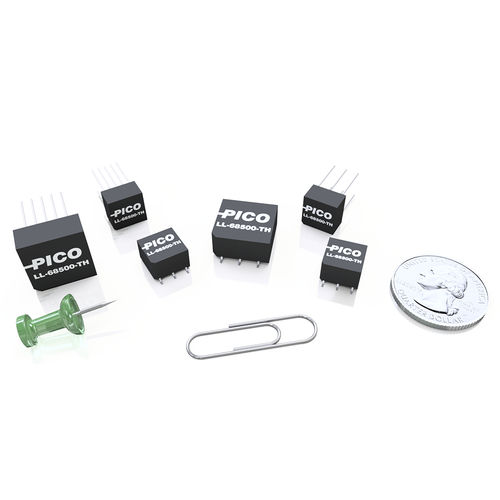

Transformador de isolamento LL-68500 Seriesde pulsosencapsuladopara proteção
Guardar nos favoritos
Comparar
Características
- Tipo
- de isolamento, de pulsos
- Estrutura
- encapsulado
- Aplicações
- para proteção, para rede elétrica, para eletrônica, para telecomunicações, para data center, para PCI, para sensor
- Especificação elétrica
- monofásico, de baixa tensão, de alta frequência
- Montagem
- de inserção (PTH), de sobrepor, para circuitos impressos, SMD, plug-in
- Norma
- RoHS, ANSI, TUV, MIL-STD
- Outras características
- em resina epóxi, de proteção, de segurança, de excitação, de disparo, de controle, CA, com impregnação a vácuo, de sinal, por medida, multienrolamentos, de acoplamento, de corte, com isolamento, de fugas magnéticas, resistente às chamas, de espessura reduzida, de ultra-isolamento
- Potência elétrica
MÁX: 2,5 W
MÍN: 0,1 W
- Tensão primária
MÁX: 27 V
MÍN: 1 V
- Tensão secundária
MÁX: 85 V
MÍN: 1 V
- Corrente primária
MÁX: 90 mA
MÍN: 10 mA
- Corrente secundária
MÁX: 30 mA
MÍN: 10 mA
- Frequência
MÁX: 1.000 kHz
MÍN: 75 kHz
Descrição
As séries LL-68500-TH e LL-68500-SM são transformadores de interface MIL-STD-1553 de baixa fuga / transformadores de impulsos de barramento de dados multiplexados numa embalagem encapsulada com disposições de design como tipos de montagem através de orifícios ou de superfície. Estes transformadores são concebidos para a indutância de fuga e resistência DC mais baixas possíveis. O processamento transparente do sinal para transferência de dados com distorção mínima torna-os ideais para aplicações aeroespaciais e militares.
Caraterísticas
Extrema resistência ao impacto, choque e vibração
Fabricado de acordo com as normas MIL-PRF-21038 e MIL-STD-1553
Elevada fiabilidade para aplicações espaciais e de missão crítica
Ultra-miniatura em tamanho e design minimalista
Design de layouts em tipos de montagem através de orifícios ou de superfície
Opções
Critérios de seleção e qualificação de acordo com as normas de voo
Totalmente compatível com RoHS ou com a isenção 7(a)
Modificações na conceção mecânica e nas caraterísticas eléctricas
Novo projeto e parâmetros personalizados
---
Catálogos
Series LL-68500
9 Páginas
