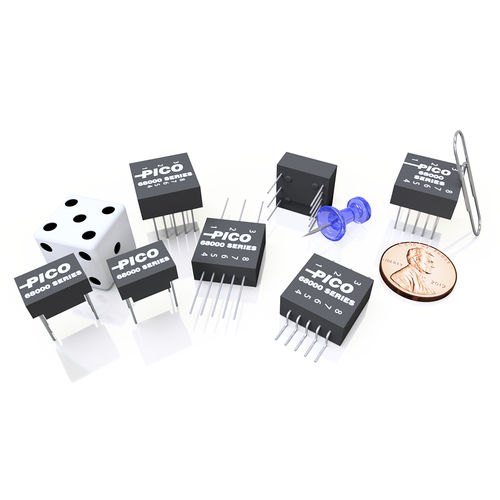

Transformador de pulsos 68200 Seriesencapsuladopara proteçãopara rede elétrica
Guardar nos favoritos
Comparar
Características
- Tipo
- de pulsos
- Estrutura
- encapsulado
- Aplicações
- para proteção, para rede elétrica, para eletrônica, para telecomunicações, para data center, para PCI, para sensor
- Especificação elétrica
- monofásico, de baixa tensão, de alta frequência
- Montagem
- de inserção (PTH), para circuitos impressos, plug-in, para montagem na parede
- Norma
- RoHS, ANSI, TUV, MIL-STD
- Outras características
- de proteção, de segurança, de controle, compacto, em resina epóxi, de disparo, com isolamento, secundário, resistente às chamas, de acoplamento, baixo perfil, de excitação, CA, com impregnação a vácuo, por medida, multienrolamentos, de sinal, de corte
- Potência elétrica
MÍN: 0,1 W
MÁX: 2,5 W
- Tensão primária
MÍN: 1 V
MÁX: 27 V
- Tensão secundária
MÍN: 1 V
MÁX: 85 V
- Corrente primária
MÍN: 10 mA
MÁX: 90.000 mA
- Corrente secundária
MÍN: 10 mA
MÁX: 30.000 mA
- Frequência
MÍN: 75 kHz
MÁX: 1.000 kHz
Descrição
A série 682xx de transformadores de impulsos da Pico foi concebida para cumprir as normas QPL MIL-PRF-21038/27. Estas unidades estão em estrita conformidade com a norma MIL-PRF-21038. A Pico é o fornecedor das peças MIL-PRF-21038/27 -01 a -31. A série 682xx tem alta impedância de entrada de 75 kHz a 1 MHz na faixa de temperatura de -55C a +130C. Estes transformadores têm uma inclinação máxima de 20% e a sobre-excitação é de 1V no máximo. A rejeição de modo comum (CMR) é superior a 45dB. Estas unidades foram concebidas para suportar 100 Vrms do primário ao secundário e são encapsuladas em epóxi, atingindo um MSL de 3. Como sempre, a Pico oferece a embalagem mais pequena possível com elevada fiabilidade. Somos uma instalação QPL capaz de testar estes transformadores ao nível M e ao nível T do MIL-PRF-27.
Caraterísticas
Extrema resistência ao impacto, choque e vibração
Fabricado de acordo com a norma MIL-PRF-27, Classe S, Grau 5
Elevada fiabilidade para aplicações espaciais e de missão crítica
Ultra-miniatura em tamanho e design minimalista
Opções
Critérios de rastreio e qualificação de acordo com as normas de voo
Totalmente compatível com RoHS ou com a isenção 7(a)
Modificações na conceção mecânica e nas caraterísticas eléctricas
Novo projeto e parâmetros personalizados
---
