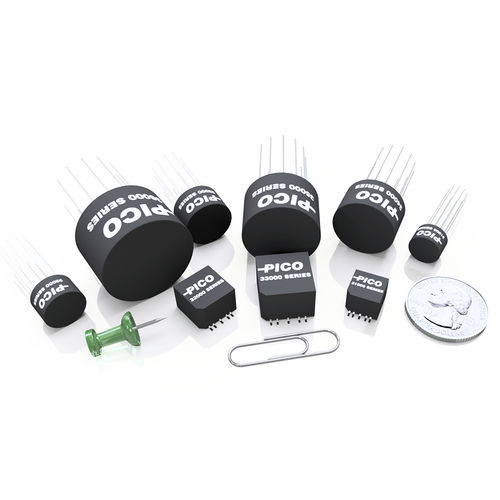

Transformador de potência 31000 to 36000 Seriesde isolamentoencapsuladopara proteção
Guardar nos favoritos
Comparar
Características
- Tipo
- de potência, de isolamento
- Estrutura
- encapsulado
- Aplicações
- para proteção, para eletrônica, para fonte de alimentação chaveada, para conversor ressonante LLC, para conversor CC/CC, para PCI, para gate driver
- Especificação elétrica
- monofásico, de baixa tensão, de alta tensão, de média tensão, de alta frequência
- Montagem
- de inserção (PTH), de sobrepor, para circuitos impressos, SMD, plug-in
- Norma
- RoHS, ANSI, TUV, MIL-STD
- Outras características
- de controle, de proteção, de segurança, compacto, em resina epóxi, com impregnação a vácuo, por medida, com duplo secundário, de corte, resistente às chamas, de ultra-isolamento
- Potência elétrica
MÁX: 40 W
MÍN: 1,5 W
- Tensão primária
MÁX: 48 V
MÍN: 5 V
- Tensão secundária
MÁX: 300 V
MÍN: 5 V
- Corrente primária
MÁX: 2,8 A
MÍN: 0,6 A
- Corrente secundária
MÁX: 1.400 mA
MÍN: 10 mA
- Frequência
MÁX: 60 kHz
MÍN: 10 kHz
Descrição
Os transformadores conversores Pico DC-DC são ultra-miniaturizados e servem de accionadores de energia para as fontes de alimentação de modo comutado. São eficientes em termos de potência, reduzindo as perdas no núcleo, e podem ser utilizados numa grande variedade de aplicações de conversão de energia. São concebidos para um desempenho máximo com uma frequência de funcionamento de comutação baixa e perdas mínimas. O processo de retificação eléctrica destes componentes foi concebido para configurações de circuito em ponte, ponte dupla e onda completa. No entanto, não estão certamente limitados a estas topologias.
Caraterísticas
Extrema resistência ao impacto, choque e vibração
Fabricado de acordo com a norma MIL-PRF-27, Classe S, Grau 5
Elevada fiabilidade para aplicações espaciais e de missão crítica
Ultra-miniatura em tamanho e design minimalista
Layouts de design em tipos de montagem através de orifício ou de superfície
Blindagem magnética no tipo de furo passante
Opções
Critérios de seleção e qualificação de acordo com a norma de voo
Totalmente compatível com RoHS ou com a isenção 7(a)
Modificações na conceção mecânica e nas caraterísticas eléctricas
Novo projeto e parâmetros personalizados
---
Catálogos
Series DC-DC Converter Transformers
12 Páginas
